Робот двигающийся по линии на AT89C2051





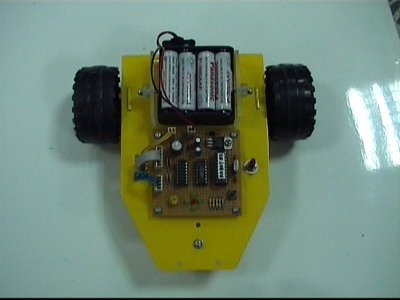

Лауреат премии VingPeaw, построен на L293D и четырех ИК датчиках. Использует два двигателя для управления задними колесами и одного ведомого переднего колеса.  4-инфракрасных датчика расположенных на брюхе обнаруживают черную (отслеживают) ленту. Когда датчик обнаружил черный цвет, на выходе компараторов LM324 низкий или высокий логический уровень.





Микроконтроллер AT89C2051 и силовой H-мост L293D были использованы для управления направлением и скоростью двигателя.

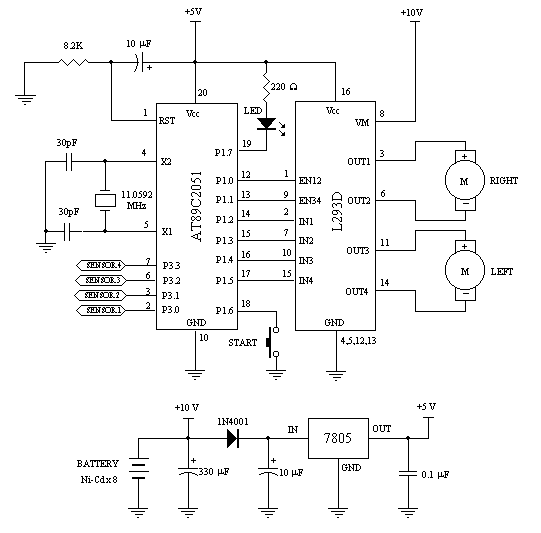

Рис 1. Схема моего робота.

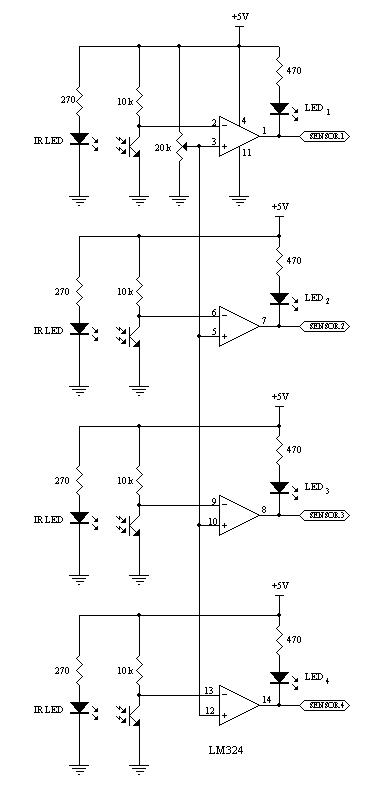

Рис 2. Схема включения инфракрасных датчиков и компараторов.

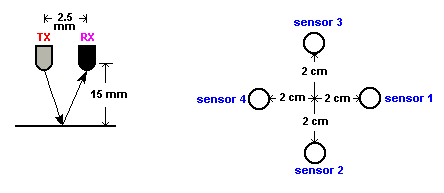

Рис 4. Положение датчиков, левая сторона вид сбоку и правая часть вид сверху.



Программное обеспечение



Программное обеспечение для записи на AT89C2051 robot1.hex , которая была написана C, исходный код robot1.c составлен с помощью MC51,запуск кода robot.asm .



Автор: Plermjai Inchuay
