RIAA корректор



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Для прослушивания старых виниловых пластинок в правильном звучании необходим RIAA корректор. Эту схему вы можете найти в старых усилителях, но не в домашнем кинотеатре или усилителях, выпускающихся в настоящее время. Кроме того, если вы хотите, архивировать виниловые пластинки на компьютере также понадобится этот RIAA корректор. Корректор содержит NE5532 с предельно малым шумом. Резисторы с допуском 1% (металлопленочные 0,6 Вт), конденсаторов с допуском 5% (напряжение лучше, 63 - 100 В). Усилитель содержит интегрированный усилитель LM1877с выходной мощностью колонки 2 Вт / канал с очень низким уровнем искажений. Потенциометр Р1 для контроля выходной мощности секции усиления. Вся схема работает от внешнего источника постоянного тока 12-16V.

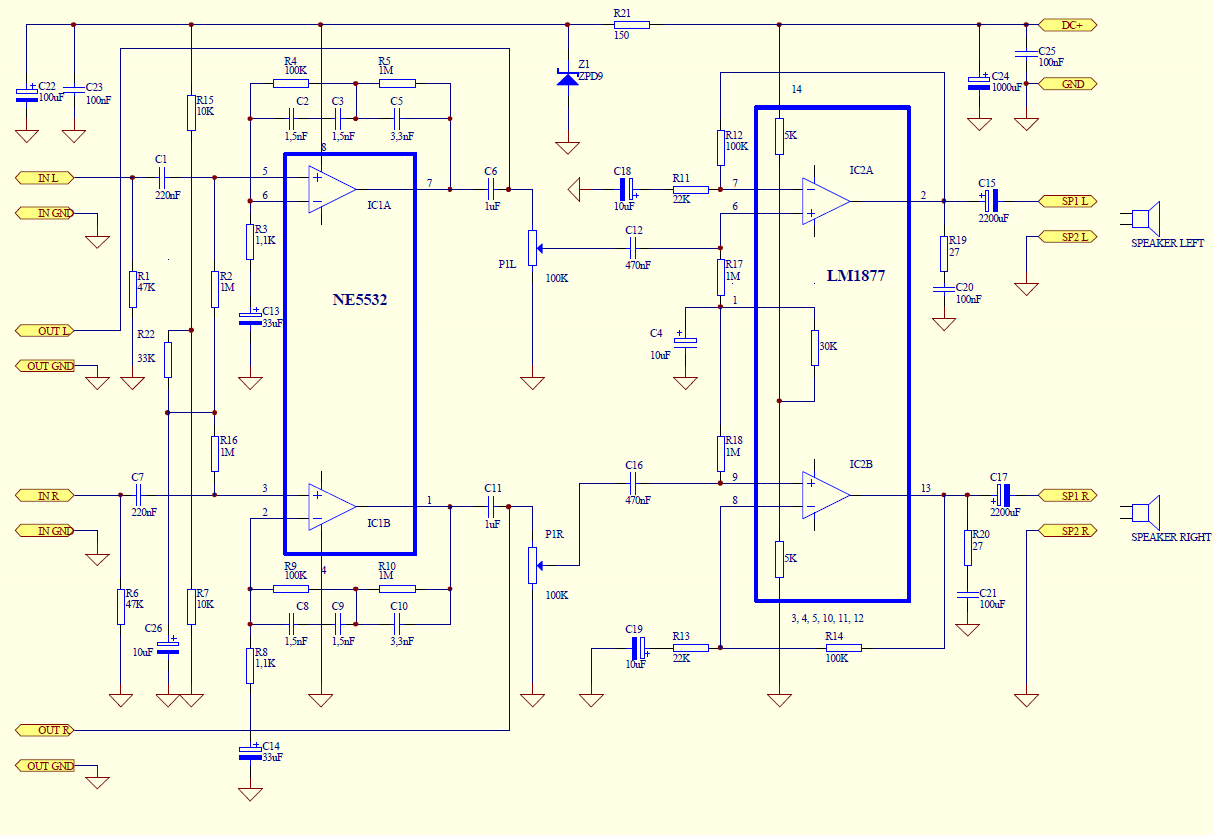

Схема




Детали











Компонент

Тип

Номинал

Параметры

штук



Резистор

1% MF0207

27 Ом

0,6 Вт

2

Резистор

1% MF0207

1,1 К

0,6 Вт

2

Резистор

1% MF0207

10K

0,6 Вт

2

Резистор

1% MF0207

22K

0,6 Вт

2

Резистор

1% MF0207

33K

0,6 Вт

1

Резистор

1% MF0207

47K

0,6 Вт

2

Резистор

1% MF0207

100K

0,6 Вт

4

Резистор

1% MF0207

1M

0,6 Вт

6

Потенциометр

2 х 50K



1

Конденсатор

5% МКТ RM2

1,5 нФ

63V

4

Конденсатор

5% МКТ RM2

3,3nF

63V

2

Конденсатор

10% МКТ RM2

100nF

63V

4

Конденсатор

10% МКТ RM2

220nF

63V

2

Конденсатор

10% МКТ RM2

470nF

63V

2

ELKO

5x11 мм RM1

1uF

50V

2

ELKO

4x7 мм RM1

10uF

35V

4

ELKO

5x11 мм RM1

33uF

35V

2

ELKO

6x11 мм RM1

100uF

25V

1

ELKO

10x20 мм RM2

1000uF

25V

1

ELKO

10x30 мм RM2

2200uF

16V

2

IC

LM1877N-9



1

IC

NE5532



1

ZENER

BZX55C9V1

9,1V

0,5W

1

RCA один, красный (правый канал)

2

RCA один, белый (левый канал)

2

PCB разъем питания 5x2,5 мм

1

PCB тип стерео разъем телефона

1

Внешний источник питания 12V / 5W мин

1

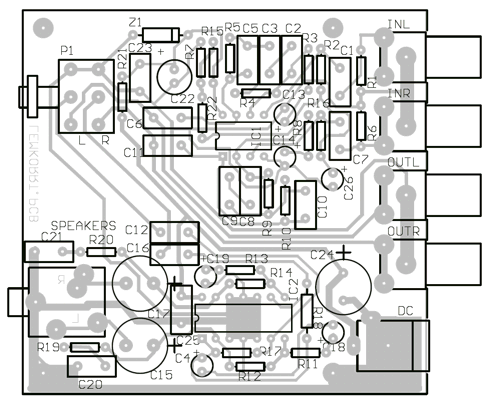

Монтаж компонентов

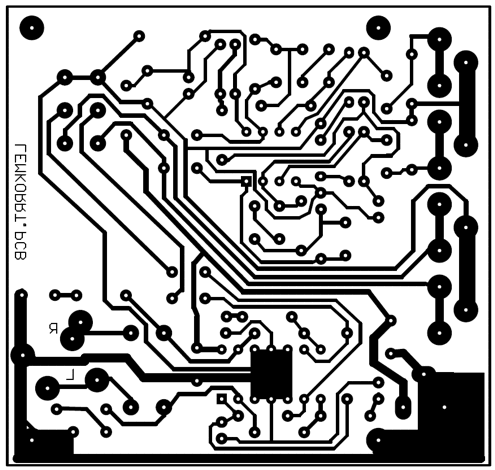

Печатная плата



При увеличении уровня высоких частот во время записи мы можем получить лучшее соотношение сигнал / шум, шум уменьшается на кривой воспроизведения. Несколько других кривых существовали до RIAA, но он заменил их полностью в 60 годах.

Вот формула для получения оригинальной кривой RIAA:



Где:

N = уровень в дБ
F = частота
T1 = постоянная времени высоких частот, 75uS
T2 = постоянная времени средних частот, 318uS
Т3 = постоянная времени басов, 3180uS

В 76 году, МЭК представил модификацию этой кривой, введя новую временную константу, которая изменяет только крайний бас. Он известен как кривая RIAA / IEC. Эта поправка не получила большого распространения, исходная кривая RIAA до сих пор актуальна и широко используется.


Вот более подробная формула, для интересующихся:

Где: T = 4 постоянная времени пика басов, 7950uS

RIAA воспроизведение кривой:




Гц

RIAA

МЭК

20

19.36

16.35

22

19.24

16.62

25

19.04

16.89

28

18.83

17.04

31

18.61

17.09

35

18.29

17.06

39

17.96

16.95

44

17.54

16.73

49

17.12

16.45

55

16.61

16.07

62

16.02

15.59

70

15.37

15.03

79

14.67

14.40

89

13.93

13.72

100

13.18

13.01

110

12.54

12.39

120

11.94

11.82

130

11.38

11.27

150

10.36

10.28

170

9.46

9.40

190

8.67

8.62

210

7,97

7,93

240

7,04

7,01

270

6.25

6.23

300

5.57

5.55

340

4.80

4.79

380

4.16

4.15

430

3.49

3.48

480

2.93

2.92

540

2.38

2.38

610

1.86

1.86

680

1.43

1.43

760

1.02

1.02

850

0.63

0.63

950

0,26

0,26

1100

-0.23

-0.23

1200

-0.52

-0.52

1300

-0.79

-0.79

1500

-1,31

-1,31

1700

-1.80

-1.80

1900

-2,27

-2,27

2100

-2,73

-2,73

2400

-3,39

-3,39

2700

-4,04

-4,04

3000

-4,65

-4,65

3400

-5,43

-5,43

3800

-6,17

-6,17

4300

-7,02

-7,02

4800

-7,82

-7,82

5400

-8,70

-8,70

6100

-9,64

-9,64

6800

-10,50

-10,50

7600

-11,39

-11,39

8500

-12.30

-12.30

9500

-13,22

-13,22

11000

-14,44

-14,44

12000

-15,17

-15,17

13000

-15,85

-15,85

15000

-17,07

-17,07

17000

-18,14

-18,14

19000

-19,09

-19,09

21000

-19,95

-19,95

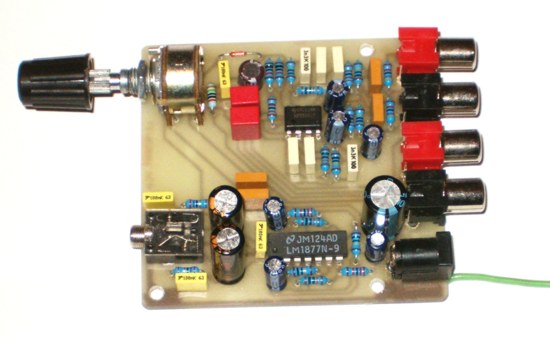

Вид устройства


Автор: Габор Тот
