Режекторный фильтр

Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

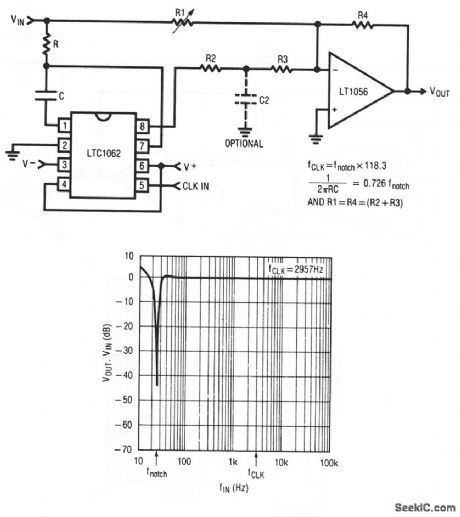

Cхема показывает LTC1062 и LT1056, соединенные с образованием режекторного фильтра. На рисунке показан частотный отклик для фильтра с частотой 25 Гц с использованием значений, основанных на уравнениях на рис.

Дополнительный R2 / C2 на выходе LTC1062 используется для минимизации прохода сигнала. Значение 1 / (6.28R2C2) должно быть в 12-15 раз больше частоты выреза. Линейная технологическая корпорация, Руководство по линейным приложениям, 1990, с. AN20-9, -10.

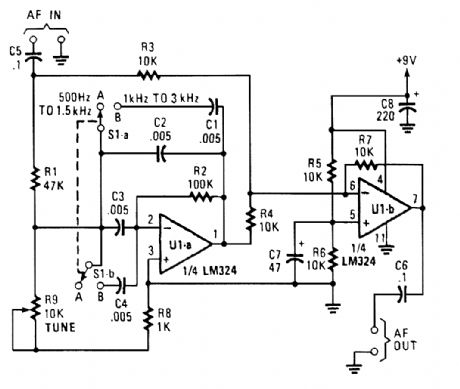

Фильтр режектор может быть добавлен практически к любому приемнику для ослабления одной частоты более Lhan 30 дБ. Этот фильтр должен быть полезен для уменьшения гетеродинов и свистов.
