Реверсивный переключатель с ждущим мультивибратором



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Реверсивный переключатель с ждущим мультивибратором

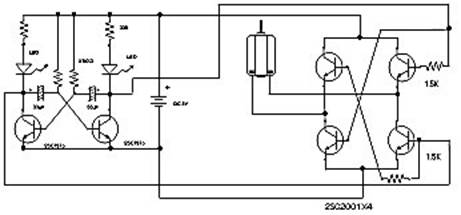

Схема обратного переключателя и схема триггера.







  1. Сопротивление (1 / 8W) 33Ω X 2
  2. Сопротивление (1 / 8W) 51KΩ X 2
  3. Батарея разъем X 1
  4. Транзистор (2SC1815) X 2
  5. LED X 2-6 штук
  6. Электролитический конденсатор (33uF) X 2 <напряжение 10 вольт или более>
  7. Транзистор (2SC2001) X 4
  8. Батарея разъем X 1
  9. LED X 1 шт
  10. двигатель << Motor FA130 >>
  11. Батарейный блок (AA 2) X 1

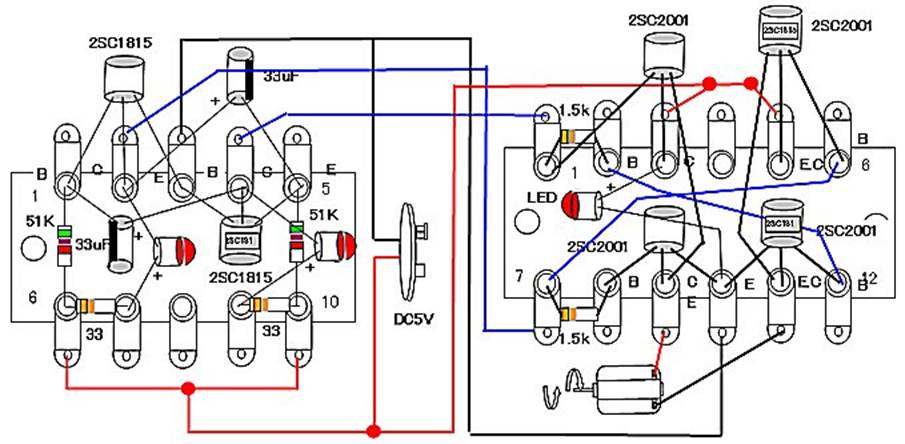

Монтаж  элементов



Блок питания работает на 9V.
