Ремонт аккумуляторных батарей для портативной аппаратуры



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Стоит ли выбрасывать отработавший аккумулятор и платить большие деньги за новый? Оказывается, аккумуляторные батареи можно чинить, экономя при этом немалые средства. В статье Вы найдете все необходимые для этого рекомендации. Бурное развитие производства и стремительно растущие популярность и спрос на более совершенные средства связи, бытовую и офисную технику, а так же острая конкуренция привели к заметному снижению цен на радио- и сотовые телефоны, радиостанции, видеокамеры, компьютеры типа «Notebook», что сделало их более доступными для населения. Основным источником питания этих электронных устройств являются аккумуляторные батареи. Одной из причин, первоначально сдерживающих развитие такой техники, была низкая удельная емкость аккумуляторных батарей. Решение этой проблемы велось двумя направлениями: усовершенствование характеристик имеющихся и создание новых типов аккумуляторов. Для питания устройств с автономным питанием в настоящее время в основном используются два типа аккумуляторных батарей: никель-кадмиевые (Ni-Cd) и никель-металлгидридные (Ni-Mh). Появились и батареи новой конструкции — литий-ионные и герметичные кислотные с желеобразным электролитом. Эти батареи пока еще не нашли широкого применения, и технология их производства совершенствуется. Ni-Cd батареи применяются давно. Они отличаются сравнительно низкой стоимостью, достаточно длительным сроком службы (до 1000 циклов заряд/разряд), стабильной работой в широком диапазоне температур (-20…+50°С), но имеют и недостатки. Главный из них — «эффект памяти». Он возникает, когда на подзарядку ставится не полностью разряженная батарея. На практике это случается достаточно часто. Батарея как бы «запоминает» тот уровень, до которого была разряжена и потом уже ниже не разряжается. Это приводит к снижению её емкости и срока службы. Для борьбы с «эффектом памяти» существует единственный способ — это один или несколько циклов полного заряда-разряда, так называемая «тренировка», или, подругому, — «оживление». Кроме того, Ni-Cd аккумуляторы содержат примеси кадмия и ртути. Следовательно, неутилизированные отработанные аккумуляторы являются источником загрязнения окружающей среды. Ni-Mh аккумуляторы более совершенны: имеют более высокую, чем Ni-Cd аккумуляторы, емкость при тех же размерах, не страдают «эффектом памяти» и не имеют в своем составе вредных веществ. Цена их несколько выше, но по соотношению «цена/емкость» Ni-Mh аккумуляторы активно приближаются к никель-кадмиевым аккумуляторам.

НЕКОТОРЫЕ ВОПРОСЫ ЭКСПЛУАТАЦИИ

При эксплуатации аккумуляторных батарей следует всегда четко помнить следующее:

• после покупки батареи находятся в разряженном состоянии и перед началом эксплуатации их необходимо зарядить;

• напряжение на заряженном элементе аккумуляторной батареи составляет 1,2 В;

• напряжение конца разряда (напряжение, ниже которого элемент разряжать не следует) составляет 1,0…1,05 В;

• емкость батареи определяет ее энергетическую мощность и измеряется в ампер-часах. Чем она выше, тем дольше батарея будет работать. Емкость батареи — параметр, который обычно указывается на корпусе — это время в часах при разряде ее током 1 А до напряжения окончания разряда. Например, батарея емкостью 600 мА/час током разряда в 1 А будет разряжена за 0,6 часа, током в 0,5 А — за 1,2 часа;

• ток нормального заряда батареи в Амперах численно равен 1/10 ее емкости в Ампер-часах. Если ток заряда меньше этой величины — увеличивается время заряда батареи, если же он превышает эту величину, это приводит к повышенному нагреву батареи. При этом может произойти ее «раздутие» и даже взрыв — все зависит от величины тока. В автоматических зарядных устройствах, которые обеспечивают режим быстрого заряда, начальный ток заряда превышает значение 1/10 от емкости батареи, однако по мере заряда батареи он автоматически снижается. Кроме этого, обычно в таких зарядных устройствах предусмотрен и автоматический контроль температуры корпуса аккумуляторной батареи;

• при последовательном соединении аккумуляторов в батарею ее напряжение равно сумме напряжений всех элементов, а емкость — емкости одного элемента;

• при параллельном соединении нескольких аккумуляторов напряжение на батарее равно напряжению на одном аккумуляторе, а емкость батареи равна суммарной емкости всех элементов;

• в батареи можно соединять только однотипные аккумуляторы с одинаковой емкостью (при промышленном изготовлении разброс этого параметра составляет не более 5%).

Так, например, легко рассчитать, что батарея для питания радиотелефона напряжением 4,8 В может быть составлена из четырех аккумуляторов (по 1,2 В) при их последовательном соединении или восьми аккумуляторов при параллельном соединении двух групп по четыре аккумулятора (емкость при таком смешанном соединении в два раза выше). Заряд Ni-Cd и Ni-Mh аккумуляторов желательно производить на специальных зарядных устройствах, входящих в комплект поставки приобретаемой техники. Они обеспечивают режим регулировки тока заряда таким образом, чтобы емкость аккумулятора была полностью восстановлена, и при этом он не перегрелся (температура корпуса аккумуляторной батареи не должна превышать 35…40°C). В конце разряда производится автоматическое отключение аккумулятора от источника. При использовании таких зарядных устройств пользователю думать не о чем — эту функцию выполняет микропроцессор. Обычно такие зарядные устройства обеспечивают быстрый цикл заряда в течение 4…6 часов. Дополнительно фирменные зарядные устройства обеспечивают автоматическую тренировку Ni-Cd аккумуляторов для устранения «эффекта памяти». Этот процесс автоматизирован: после нажатия на кнопку «DISCHARGE» или «REFRESH» происходит разряд аккумуляторной батареи до строго установленного уровня напряжения разряда с последующим автоматическим зарядом до нормы. При заряде аккумуляторной батареи от другого источника следует обратить внимание на его выходное напряжение и рассчитать ток заряда батареи. До заряда напряжение может составлять 0…1,33 В на один элемент батареи. В конце цикла заряда напряжение поднимается до 1,45 В на элемент. Выходное напряжение источника питания должно быть больше максимально возможного напряжения на батарее в конце заряда на 10…15%. Ток заряда в течение всего времени заряда не должен меняться более, чем на 5%. Его величина выбирается, как правило, равной 1/10 емкости батареи. Источник питания, таким образом, должен представлять собой стабилизатор тока. Время заряда должно составлять не менее 14 часов (стандартный заряд). Для устранения «эффекта памяти» Ni-Cd аккумуляторных батарей необходимо произвести несколько циклов заряд/разряд. Процесс заряда описан выше, а что касается разряда, при его осуществлении следует:

• измерить напряжение на батарее;

• разряд необходимо начинать через 30 мин. после окончания цикла заряда;

• собрать цепь из включенных последовательно переменного нагрузочного сопротивления достаточной мощности, амперметра и аккумуляторной батареи;

• установить подбором сопротивления нагрузки ток разряда, который должен быть равен 0,25…0,3 от емкости батареи;

• следить за тем, чтобы ток разряда был постоянен, изменяя величину сопротивления нагрузки;

• контролировать напряжение на батарее и, когда оно достигнет величины 1,0…1,05 В в расчете на один элемент — закончить разряд.

Ni-Cd и Ni-Mh аккумуляторные батареи можно заряжать с использованием одних и тех же зарядных устройств (имеется в виду, что батареи имеют одинаковые напряжения и одинаковые или незначительно отличающиеся емкости). Время заряда при использовании автоматизированного зарядного устройства регулируется самим зарядным устройством. При использовании неавтоматизированных зарядных устройств следует обратить внимание на установку тока заряда в соответствии с емкостью аккумуляторной батареи, а если ток окажется ниже рекомендуемой величины — увеличить время заряда для батарей с большей емкостью.

ПРОВЕРКА, ОЦЕНКА СОСТОЯНИЯ И РЕМОНТ АККУМУЛЯТОРНЫХ БАТАРЕЙ

Лучший способ ремонта аккумуляторной батареи — ее замена.

Необходимость именно ремонта может быть вызвана:

• желанием сберечь средства за счет замены только отдельных неисправных элементов. Это особенно рентабельно при обслуживании большого парка батарей, например, в радиосвязи оперативных служб милиции, на транспорте;

• отсутствием в продаже нужного типа батареи, часто устаревшей или редкой модели (например, батареи для спецтехники);

• высокой стоимостью фирменной батареи в готовом виде.

При ремонте можно улучшить параметры батареи, то есть сделать ее «upgrade» за счет установки в старый корпус элементов нового типа с более высокими характеристиками. Самым простым и распространенным способом является замена Ni-Cd аккумуляторов на Ni-Mh, что сразу дает выигрыш в емкости в 1,5…2 раза. Перед ремонтом необходимо оценить техническое состояние элементов батареи. Для этого необходимо вскрыть аккумулятор и обеспечить доступ к каждому из его элементов для измерения напряжения. Если батарея была подвергнута глубокому разряду (напряжение на элементах составляет 0...0,5 В), включить ее на заряд, спустя 10-15 минут снять ее с заряда и повторно измерить напряжение на элементах. Те элементы, на которых величина напряжения составляет 0…0,8 В, желательно сразу заменить. Для этого можно использовать как новые элементы, приобретенные специально, так и исправные элементы от старых батарей. Таким образом, из нескольких неисправных батарей можно собрать одну вполне рабочую. Но могут быть и проблемы. Как известно, при последовательном и параллельном включениях хорошо работают группы, составленные из идентичных по параметрам компонентов. Мы же сейчас рассматриваем случай, когда реальная емкость каждого аккумулятора в батарее неизвестна. В этом и заключается основная причина неудач при таком ремонте. Однако способ вполне приемлем, но желателен подбор элементов по емкости.

Оценить реальную емкость можно по времени разряда аккумулятора калиброванным током, используя выше описанную схему. Для увеличения точности измерений можно уменьшить разрядный ток. Разброс времени разряда среди аккумуляторов, планируемых для установки в сборку, должен быть как можно меньше. После этого необходимо провести полный цикл заряда. По его окончании следует опять измерить напряжение на каждом из элементов, и те из них, на которых напряжение будет либо меньше 1,43 В, либо больше 1,48 В исключить из батареи. Как видите, этот вариант привлекателен возможностью обойтись минимальным числом необходимых для ремонта элементов, но достаточно трудоемок и до окончания ремонта не дает представления об общих затратах на него.

Наилучший вариант ремонта — замена всех элементов батареи на новые. Элементы соединяются в батарею обычно отрезками металлической ленты при помощи контактной сварки. Вариантов аппаратов для контактной сварки достаточно много. От автоматизированных станков для конвейерной сборки до самых простейших, состоящих из источника напряжения 6…30 В с током 1 А и заточенного под углом 30…40 градусов графитового электрода от старой батарейки. Каким из них воспользоваться — зависит от объемов ремонта и финансовых возможностей. При сварке необходимо обеспечить достаточный прижим электродов к соединительной пластине и контактной площадке аккумулятора.

Очень важно не перегреть место контакта, поскольку от этого аккумулятор выходит из строя. Пайка может быть применена при ремонте батарей с использованием бывших в употреблении элементов, у которых остались обрезки приваренной металлической ленты. Но в любом случае надо минимизировать передачу тепла аккумулятору. Поможет в этом мощный паяльник для сокращения времени пайки, низкая температура пайки, хороший флюс, пассатижи для теплоотвода. Если нет возможности приварить контакты, то применим и механический контакт. Конструкция индивидуальна для каждого типа батареи, но принцип одинаков — обеспечение плотного прижима ленты к контактной поверхности аккумулятора с ее подпружиниванием при помощи упругой пластины или кусочка резинки (ластика). Наиболее удобно в этом случае применение так называемых холдеров — пластиковых каркасов-держателей, уже имеющих в своей конструкции такие пружинные контакты. Используя различные типы холдеров, в считанные секунды можно собирать самые разнообразные по форме и по параметрам батареи. Но это, конечно, не лучший вариант, ведь в процессе эксплуатации батареи такой контакт подвержен окислению и коррозии. Особенно механический контакт неприемлем при большом токе нагрузки: происходит местный нагрев и окисление в точке контакта. После окончания ремонта пластмассовый корпус аккумуляторной батареи склеивают при помощи дихлорэтана или другого клея на его основе. Бескорпусные сборки помещают в термоусадочную пленку.

ТЕХНИЧЕСКИЕ ДАННЫЕ АККУМУЛЯТОРОВ

Мировых стандартов на производство аккумуляторных батарей не существует. Часть такого производства упорядочена, это унифицированные модели для наиболее распространенных видеокамер, телефонов. Они выпускаются многими производителями источников питания в качестве запасных частей и часто по параметрам цены и емкости превосходят оригинальные, которыми производитель комплектует свои аппараты. Производитель электронной аппаратуры, как правило, заказывает аккумуляторные батареи исходя из решения стоящих перед ним задач по удовлетворению спроса потребителей и конструкции корпуса устройства. Размеры самих элементов, применяемых в батареях, стандартизованы. Это дает возможность произвести их замену на другие аналогичные аккумуляторы, не особо обращая внимание на марку производителя. Это свойство и используется при ремонте батарей. Батарея, подлежащая ремонту, чаще всего представляет собой «черный ящик»: мастер в общем случае не знает, какой тип элементов в ней установлен и не имеет справочных данных по маркировке и техническим характеристикам применяемых аккумуляторов. Как же сделать правильный выбор нужного аккумулятора? Для этого необходимо знать:

• типоразмеры аккумуляторов и соответствующие им емкости;

• примеры фирменных обозначений аккумуляторов.

Начать подбор аккумулятора следует с определения его размеров и емкости. Размер измеряется обычной линейкой, а емкость можно узнать из общей емкости батареи и напряжения, которые, как правило, указываются на корпусе. Емкость может быть указана в маркировке самих элементов. Если определить емкость таким способом не удается, то придется прибегнуть к приблизительному способу подбора элементов только по размерам. При покупке аккумуляторов с целью ремонта необходимо знать, что аккумуляторы подразделяют на две группы. Первая — аккумуляторы бытовой серии, которые применяются в аудиотехнике, пейджерах, калькуляторах и т.д. Выбор следует делать среди аккумуляторов промышленной серии, которые отличаются от бытовых (имеющих форму обычных батареек) формой «плюсового» контакта. У промышленной серии этот контакт большего диаметра и не выступает за корпус. Это сделано для облегчения сварки. Именно аккумуляторы промышленной серии используются при изготовлении и ремонте батарей для сотовых и радиотелефонов, видеокамер, ноутбуков и т.д.

В описаниях и технической литературе чаще всего используются буквенные обозначения типоразмеров цилиндрических аккумуляторов (см. таблицу 1), которые используются при сборке батарей.


Типоразмеры и их подгруппы

Средний размер, 0 x h (мм)

Диапазон емкости в мАч для

NiMh

NiCd

Цилиндрические

ААА

2/3 ААА
ААА
7/5 ААА

10 x 30
10 x 44
10 x 66

280...300
400...650
600...800

100...150
180...280

АА

1/3 ААА
2/3 ААА
4/5 ААА
АА
7/5 АА

15 x 18
15 x 29
15 x 51
15 x 66
15 x 73

250...400
300...600
600...1200
600...1500
1500

110...180
300...400
400...600
500...950
1000...1200

AF или А

1/3 AF
1/2 AF
2/3 AF
4/5 AF
AF
7/5 AF

17 x 18
17 x 22
17 x 29
17 x 43
17 x 51
17 x 66

350...450
600...1000
800...1500
1500...1810
1700...2100
2800...3600

210...250
550...600
500...1200
1000...1300
1000...1900
1200...2000

Cs или Sub-C

1/2 Cs
4/5 Cs
Cs
5/4 Cs

23 x 27
23 x 33
23 x 43
23 x 51

1100
1600...1800
1600...2700

600...750
1000
1200...2000
2000

С

С

27 x 50

2400...4500

1200...2500

D

1/2 D
2/3 D
D

34 x 36
34 x 44
34 x 62

3000

2200...8000

1000...2500
2500
1200...5000

Призматические





6 x 17 x 30

300







6 x 17 x 48

600

450





6 x 17 x 67

850

650





8 x 17 x 30

400







8 x 17 x 48

850

650

Дисковые





11,5 x 5,4

35

30





15,4 x 6,3

70

60





25 x 6,3



170





25 x 8,6



280

Таблица 1. Типоразмеры аккумуляторов

Каждому типоразмеру аккумуляторов соответствуют свои значения диапазона емкостей. Следует обратить внимание, что для типоразмеров АF, АА, AAA, С, Cs, D в обозначении аккумулятора не сообщается, к какой подгруппе типоразмера он принадлежит. Для подобного уточнения следует пользоваться детальными таблицами или каталогами. Еще одно важное замечание: размеры у разных производителей могут несколько отличаться от указанных (в пределах 1 мм).

После того, как параметры определены, можно переходить к поиску поставщика, который может предложить нужный аккумулятор. У разных производителей и продавцов элементов питания свои подходы к маркировке и наименованиям в прайс-листе, но емкость и группа по размеру, как правило, в маркировке присутствуют. Рассмотрим один из таких примеров маркировки. Весьма серьезно в области производства аккумуляторов работает фирма GP Batteries International Limited, хорошо известная по рекламному девизу «Джи-Пи-увидишь-купи!». На основании ее каталога и составлена таблица 1. Аккумуляторные батареи производства компании GP Batteries, являющейся членом «The Gold Peak Industr ies Group», отличаются долговечностью и надежностью. Продолжительность их работы составляет от 500 до 1000 циклов заряд-разряд. Для того, чтобы определить основные параметры аккумулятора или батареи аккумуляторов производства GP, следует обратить внимание на их маркировку. Приведем наиболее общую схему системы обозначений для аккумуляторов производства GP (см. рис. 1).

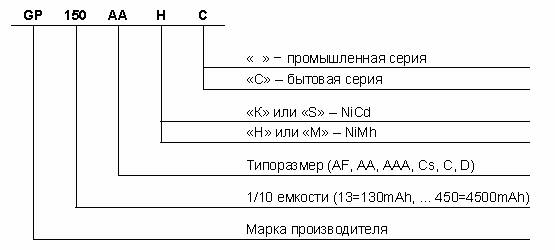

Рис. 1. Общая схема системы обозначений для аккумуляторов производства GP

Для аккумуляторов она состоит из букв «GP» — марки производителя, дву- или трехзначного числа, умножив которое на десять, можно получить значение емкости аккумулятора в мАч, далее идет обозначение, состоящее из одной, двух или трех букв, обозначающее типоразмер аккумулятора, и, наконец, буква, обозначающая тип аккумулятора (Ni-Cd или Ni-Mh). Например, «GP150AAH» означает, что Вы держите в руках аккумулятор производства GP емкостью 1500 мАч, его типоразмер АА. Буква «H» уточняет, что это Ni-Mh аккумулятор, отсутствие на конце буквы «C» свидетельствует, что это аккумулятор промышленной серии. В области производства химических источников тока работает более шестидесяти крупных фирм, имеющих свои производственные мощности в одной или нескольких странах.

На одних и тех же заводах могут производиться элементы питания с различными торговыми марками: от хорошо известных до совершенно новых. От того, какая торговая марка нанесена на корпус, зависит и цена аккумулятора. Естественно, следует остерегаться «дешевых подделок» и не пренебрегать недорогими «неизвестными» марками, если они сделаны качественно. У добротного аккумулятора все надписи сделаны четко. Указанные параметры аккумулятора «разумны», то есть «пальчиковый» аккумулятор размера АА, ценой 15 рублей, не может иметь емкость 1500 мАч, соответствующую верхней планке диапазона емкостей для данного размера. Чудес не бывает. Цена аккумулятора плотно привязана к емкости. При выборе аккумулятора можно ориентироваться и на его вес. Одинаковые по емкости аккумуляторы примерно равны по весу, и этим можно воспользоваться, подбирая замену «родному» аккумулятору. Чем больше емкость, тем больше и вес. По возможности необходимо измерить напряжение на аккумуляторе. Не следует приобретать аккумуляторы с глубоким разрядом, когда напряжение меньше 0,5 В (если аккумулятор новый, то это саморазряд). В большинстве случаев ремонт аккумуляторных батарей не предполагает подбор самых дешевых элементов для замены, поскольку устройства, в которых используются аккумуляторы, а это радиосвязь, видеокамеры, ноутбуки, спецтехника, должны достаточно долго и надёжно работать в автономном режиме. Поэтому на первом месте, всетаки, находятся реальная емкость, надежность, срок службы, отсутствие «эффекта памяти». Эти параметры лучше всего поддерживаются известными производителями элементов питания, и именно их продукция предпочтительна для целей ремонта.


4 простых способа восстановления

ёмкости свинцово-кислотных аккумуляторов

Первый способ.

Самый простой - способ многократной зарядки малым током с перерывами между зарядками. К концу первого и последующих зарядов напряжение на аккумуляторе повышается, и он перестаёт воспринимать заряд. За время перерыва электродные потенциалы на поверхности и в глубине активной массы пластин выравниваются, при этом более плотный электролит из пор пластин диффундирует в межэлектродное пространство и снижает напряжение на аккумуляторе во время перерывов. В процессе циклического заряда, по мере набора аккумулятором ёмкости, плотность электролита повышается. Когда плотность станет нормальной для данного типа аккумулятора, а напряжение на одной секции достигнет 2,5-2,7 В, заряд прекращают.

Режимы многократной зарядки:

Зарядный ток 0,04-0,06 номинальной ёмкости. Время первого и последующих зарядов - 6-8 часов. Время перерыва между зарядами - 8-16 часов. Количество циклов (заряд- перерыв) - 4-6 часов.

J зар. = 0,04+0,06*Cн.

Второй способ.

Cпособ отличается высокой эффективностью и оперативностью (аккумулятор восстанавливается менее чем за час). Разряженный аккумулятор предварительно заряжают. Из заряженного аккумулятора сливают электролит и промывают 2-3 раза водой. В промытый аккумулятор заливают аммиачный раствор трилона Б (ЭТИЛЕНДИАМИНТЕТРАУКСУСНОКИСЛОГО натрия), содержащий 2 весовых процента трилона Б и 5 процентов аммиака. Время десульфатации раствором - 40-60 мин. Процесс десульфатации сопровождается выделение газа и возникновением на поверхности раствора мелких брызг. Прекращение газовыделения свидетельствует о завершении процесса. При сильной сульфатации обработку раствором следует повторить. После обработки аккумулятор промывают не менее 2-3 раз дистиллированной водой, затем заполняют электролитом нормальной плотности. Залитый аккумулятор заряжают зарядным током до номинальной ёмкости согласно рекомендациям в паспорте.

По вопросу приготовления раствора необходимо обратиться на предприятия, имеющие химические лаборатории. Раствор хранить в затемнённом месте в сосуде с герметической крышкой во избежание испарения аммиака.


Третий способ.

В результате неправильной эксплуатации автомобильных аккумуляторов пластины их могут сульфатироваться, и он выходит из строя. Известен способ восстановления таких батарей при заряде их "ассимметричным" током. При этом соотношение зарядного и разрядного тока выбрано 10:1 (оптимальный режим). Этот режим позволяет не только восстанавливать засульфатированные батареи аккумуляторов, но и проводить профилактическую обработку исправных.

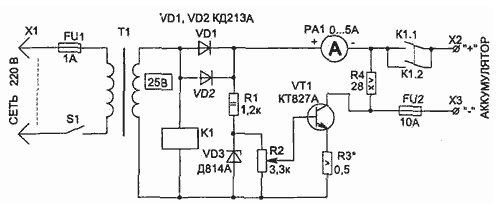

Рис. 1. Электрическая схема зарядного устройства

На рис приведено простое зарядное устройство, рассчитанное на использование вышеописанного способа. Схема обеспечивает импульсный зарядный ток до 10 А (используется для ускоренного заряда). Для восстановления и тренировки аккумуляторов лучше устанавливать импульсный зарядный ток 5 А. При этом ток разряда будет 0,5 А. Разрядный ток определяется величиной номинала резистора R4. Схема выполнена так, что заряд аккумулятора производится импульсами тока в течение одной половины периода сетевого напряжения, когда напряжение на выходе схемы превысит напряжение на аккумуляторе. В течение второго полупериода диоды VD1, VD2 закрыты и аккумулятор разряжается через нагрузочное сопротивление R4. Значение зарядного тока устанавливается регулятором R2 по амперметру. Учитывая, что при зарядке батареи часть тока протекает и через резистор R4 (10%), то показания амперметра РА1 должны соответствовать 1,8 А (для импульсного зарядного тока 5 А), так как амперметр показывает усредненное значение тока за период времени, а заряд производится в течение половины периода.

В схеме предусмотрена защита аккумулятора от неконтролируемого разряда в случае случайного исчезновения сетевого напряжения. В этом случае реле К1 своими контактами разомкнет цепь подключения аккумулятора. Реле К1 применено типа РПУ-0 с рабочим напряжением обмотки 24 В или на меньшее напряжение, но при этом последовательно с обмоткой включается ограничительный резистор. Для устройства можно использовать трансформатор мощностью не менее 150 Вт с напряжением во вторичной обмотке 22...25 В. Измерительный прибор РА1 подойдет со шкалой 0...5 А (0...3 А), например М42100. Транзистор VT1 устанавливаются на радиатор площадью не менее 200 кв. см, в качестве которого удобно использовать металлический корпус конструкции зарядного устройства. В схеме применяется транзистор с большим коэффициентом усиления (1000...18000), который можно заменить на КТ825 при изменении полярности включения диодов и стабилитрона, так как он другой проводимости (см. рис). Последняя буква в обозначении транзистора может быть любой.

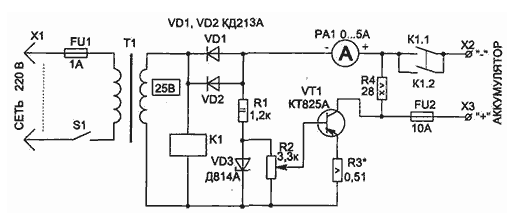

Рис. 2

Для защиты схемы от случайного короткого замыкания на выходе установлен предохранитель FU2. Резисторы применены такие R1 типа С2-23, R2 — ППБЕ-15, R3 — С5-16MB, R4 — ПЭВ-15, номинал R2 может быть от 3,3 до 15 кОм. Стабилитрон VD3 подойдет любой, с напряжением стабилизации от 7,5 до 12 В. Приведенные схемы пускового (рис. 1) и зарядного устройств (рис. 2) можно легко объединить (при этом не потребуется изолировать корпус транзистора VT1 от корпуса конструкции), для чего на пусковом трансформаторе достаточно намотать еще одну обмотку примерно 25...30 витков проводом ПЭВ-2 диаметром 1,8...2,0 мм.

Эта обмотка используется для питания схемы зарядного устройства.

Четвертый способ

После четырех лет эксплуатации мотоцикла «ИЖ-Планета-5» аккумуляторная батарея 6МТС-9 перестала держать заряд и садилась за час. Сквозь стенки было видно большое количество хлама, скопившегося на дне. Я попробовал промыть батарею через заливочные отверстия, но это не помогло. Тогда я слил электролит, в каждой банке просверлил дополнительное отверстие диаметром 6 мм ., перевернул батарею вверх дном и в таком положении промыл каждую банку водопроводной водой под несильным напором. Вся грязь вышла через новые отверстия. После этого промыл банки дистиллированной водой, затем дал воде стечь, залил электролит, зарядил аккумулятор – работает как новый. Отверстия закрыл резиновыми пробками. Можно отверстия заварить кусочками толстого полиэтилена (например, использовать полиэтиленовую крышку для стеклянных банок).

Восстановление "севших" элементов питания

В наручных электронных часах "сел" аккумулятор. Возьмите батарейку в 1,5 вольта, к полюсу "+" приставьте этот аккумулятор, осторожно зажмите их в таком положении в струбцине или штангенциркуле. При образовавшейся электросхеме через восемь часов аккумулятор подзарядится и будет готов для дальнейшей работы. Ну а если "села" батарейка, и свежей у Вас нет, проколите шилом два отверстия возле угольного стержня на 3/4 высоты элемента, налейте туда воды (еще лучше 8-10%-ный раствор соляной кислоты или двойной столовый уксус), замажьте отверстие смолой (пластилином, замазкой). Батарейка оживет.
