Регулируемый стробоскоп





Музыкальный стробоскоп — один из вариантов светодинамической установки для дискотеки, использующий вспышки с разной частотой импульсной лампы. Также стробоскоп — прибор для наблюдения быстрых периодических движений, действие которого основано на стробоскопическом эффекте (wikipedia).



Часть

Всего Кол-во.

Описание

R1

1

250 Ом 10 Вт резистор

R2

1

500K Пот

R3

1

680K 1/4 Вт Резистор

D1, D2

2

1N4004 кремн диод

C1, C2

2

22 мкФ 350V Конденсатор

C3

1

0.47uF 400 Вольт Конденсатор

T1

1

4KV триггера трансформатор

L1

1

Импульсная лампа

L2

1

Неоновая лампа

Q1

1

106 SCR

F1

1

115В 1A Предохранитель

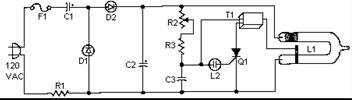

Схема





PC Board Layout





Размещение
