Регулировка напряжения и тока на L200 и LM741



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







С помощью потенциометра P1 можно варьировать напряжение между выходным минимумом от 2.8V до 24V постоянного тока

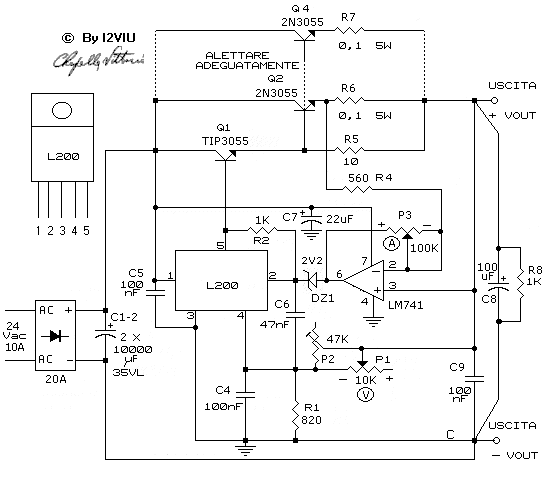

Схема

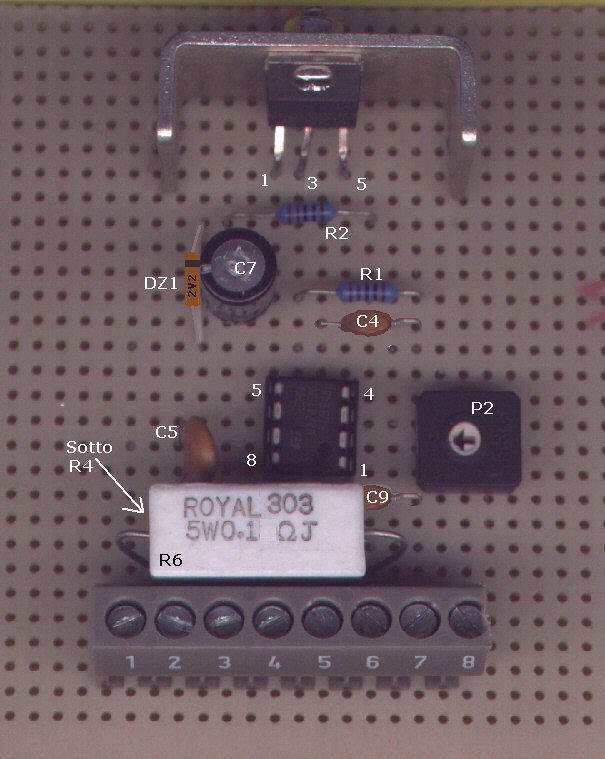

Расположение деталей

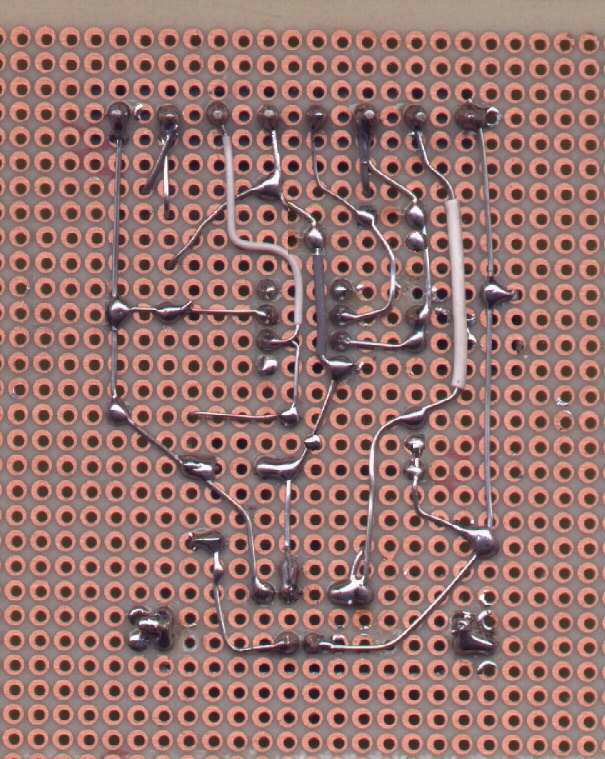

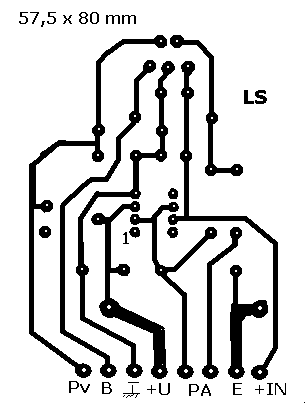

Соединения

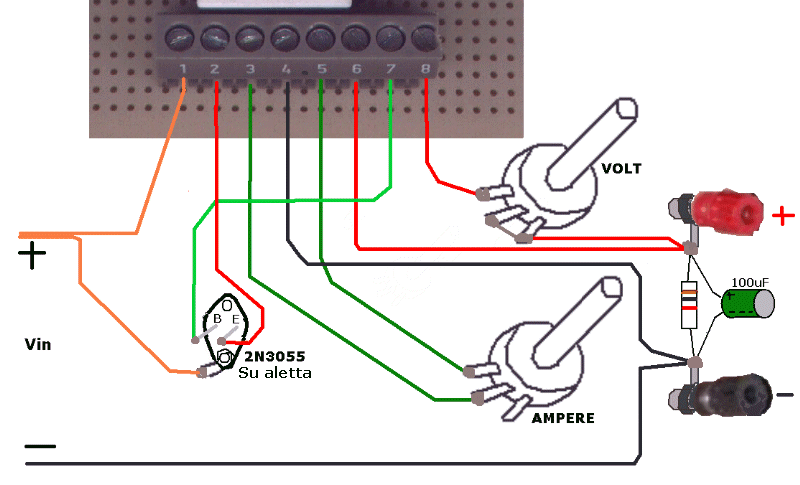

Подключение

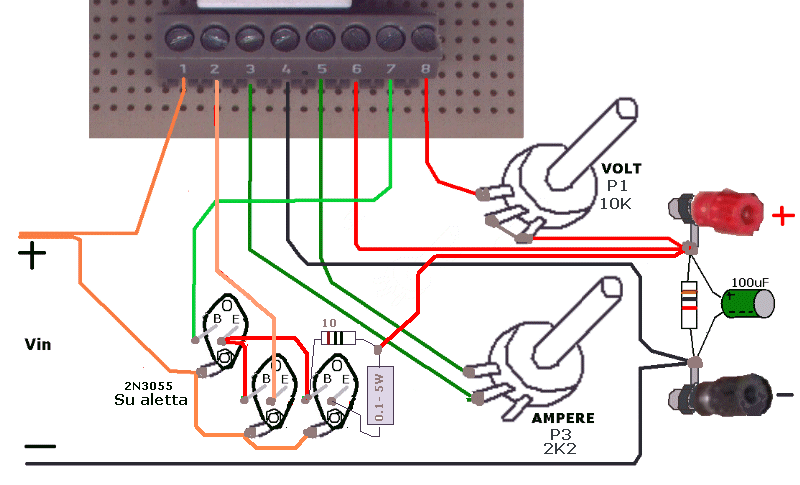

Подключение 2 вариант

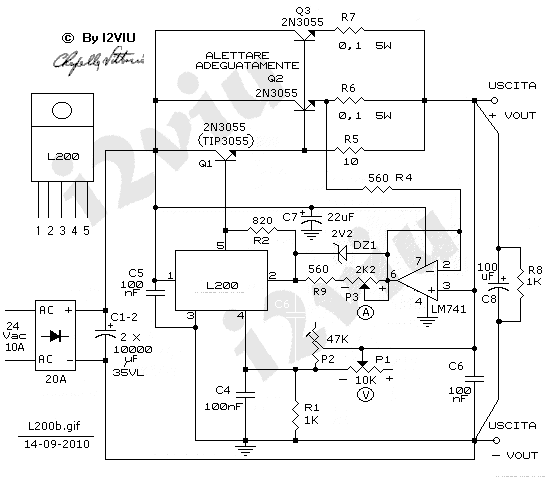

Модифицированная схема

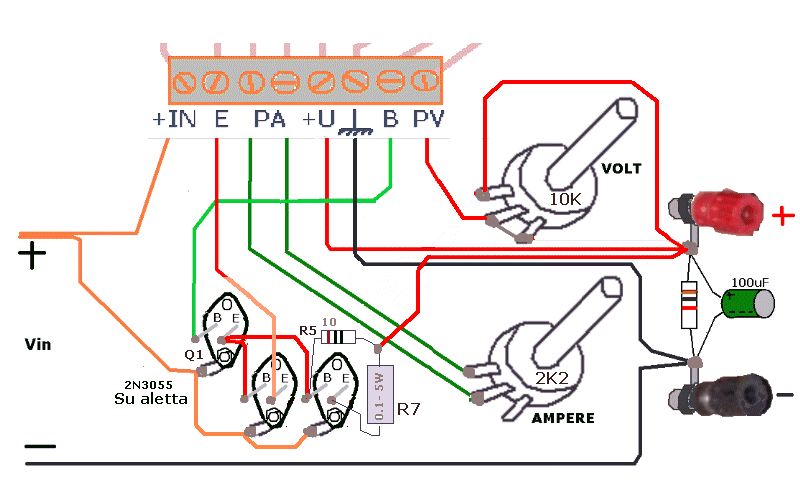

Новый вид соединений





Витторио Крапелла
