Регулирование уровня жидкости





Эта схема обеспечивает автоматическое управление уровнем резервуар для воды. Датчик "высокой воды" короткий стальной стержень. Второй расположен ближе к дну, "низкая вода". Когда уровень воды ниже обоих датчиков, вывод 10 дает команду "низкая вода". Если вода вступает в контакт с более длинным датчиком выход остается на низком уровне, пока не будет достигнут короткий датчик.

КОНТРОЛЛЕР УРОВЕНЯ ВОДЫ В НАСОСЕ

В этот момент вывод11 переходит на высокий уровень и транзистор открыт. Реле срабатывает, и насос начинает работать. Когда падает уровень воды, короткий датчик больше не будет в контакте с водой, но выход IC будет держать транзистор включенным, пока вода не упадает ниже уровня длинного стержня. IC переходит на низкий уровень, насос будет остановлен.
Коммутатор обеспечивает обратную операцию.

Примечание: Два стальных стержня должны крепится на небольшом изолированном (деревянном или пластмассовом) основании. Схема может быть использована также с не- металлическими резервуарами.  При условии, что третий стальной стержень будет такой же высоты и соединен с отрицательным выводом питания.

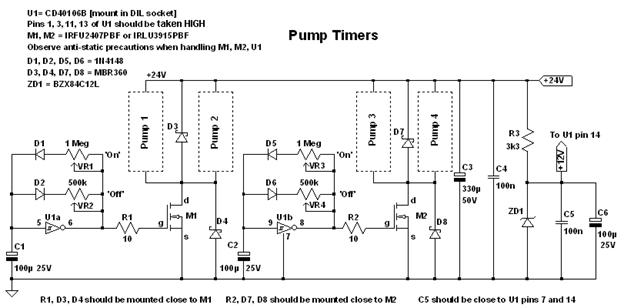

Случайное включение-выключение 4 насосов в декоративных фонтанах

Микросхема 74C14 IC может использоваться для получения синхронизации включения-выключения нагрузок  различных схем.

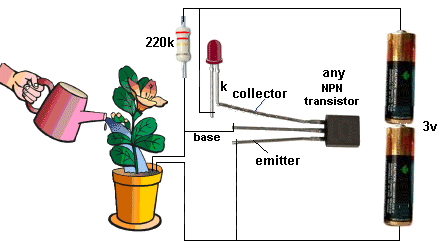

Индикатор влажности
Эта схема показывает, когда почва сухая и растение нуждается поливе.
Не имеет токоограничивающего резистора, так как ток через транзистор только 2 мА.

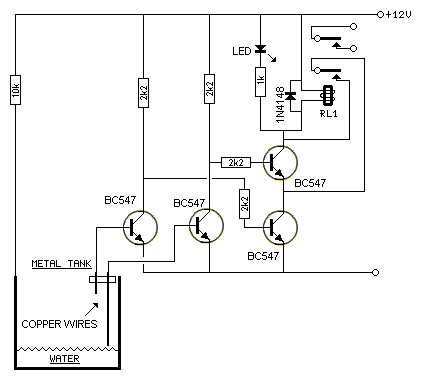

ДАТЧИК УРОВНЯ ВОДЫ


Эта схема может быть использована для автоматического заполнения напорного бака. Используется двухполюсное реле.

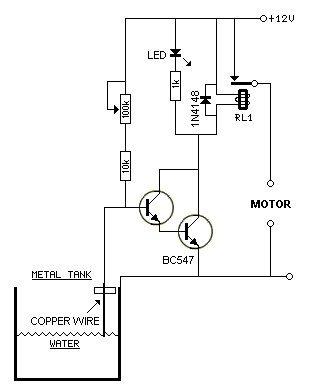

Схема ниже является потребляет почти нулевой ток, когда бак полон.
Когда вода достигает медной проволоки, напряжение на базе первого транзистора уменьшает ток в составном транзисторе Дарлингтона. Двигатель выключается.


При падении уровня воды, увеличивается  ток на этом же участке. Реле срабатывает, Двигатель  тянет водичку снова.


НИЗКИЙ ПОКАЗАТЕЛЬ ТОПЛИВА

Индикатор показателя низкого уровня топлива для мотоцикла.
