Регенеративный приемник MW



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

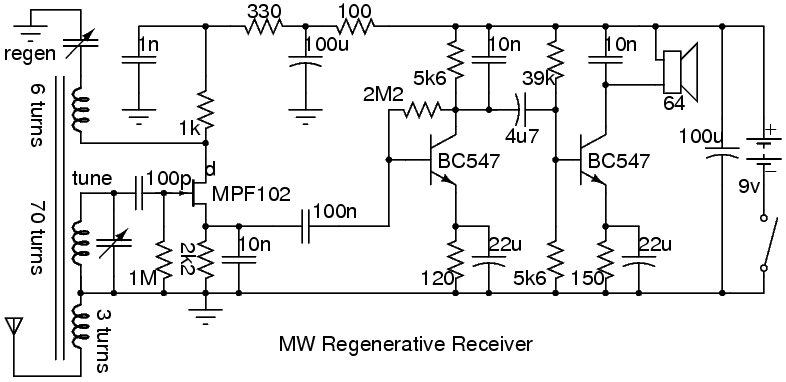

Это радио основано на приемнике Moorabbin . Регенеративный детектор в основном идентичен, однако ступень звука в оригинальной радиостанции зависит от трансформатора, который в настоящее время довольно дорог.





Ступень предварительного предусилителя звука смещена до 750 мкА. Это несколько шумно. Металлические пленочные резисторы и транзистор с меньшим шумом и лучшим коэффициентом усиления при более низком коллекторном токе будут работать лучше. (Попробуйте BC550 или BC549C.). Вы можете увеличить конденсатор 10n в коллекторе, чтобы свернуть HF-ответ.

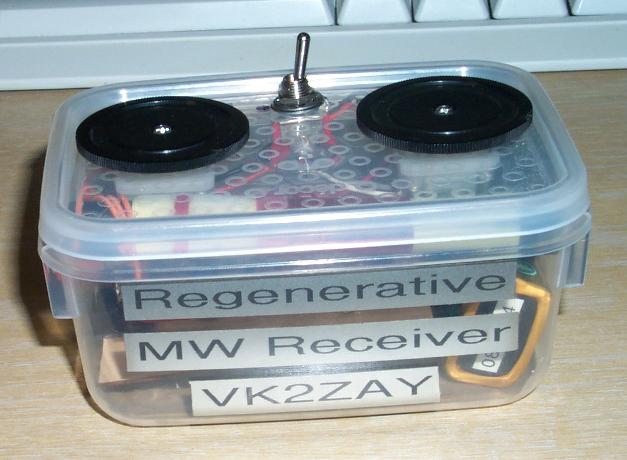

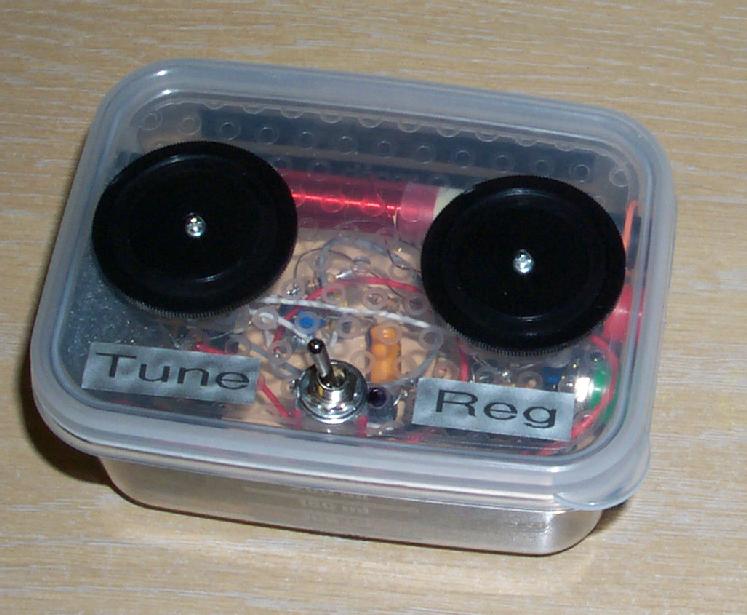

Звуковой «power-amp» - это простое  класс A, смещенное к постоянному току 3,5 мА. DC проходит через динамики, это может считаться нежелательным, но безопасно на таком низком уровне. Поскольку это устройство питается от батареи 9 В, и я хотел получить очень простое устройство, чтобы использовать более простой выходной каскад. Искажение довольно мало на «нормальных» уровнях прослушивания и в основном не является проблемой. Устройство было встроено в 250-миллилитровый кухонный контейнер из полипропилена марки Decor с фрикционной крышкой.

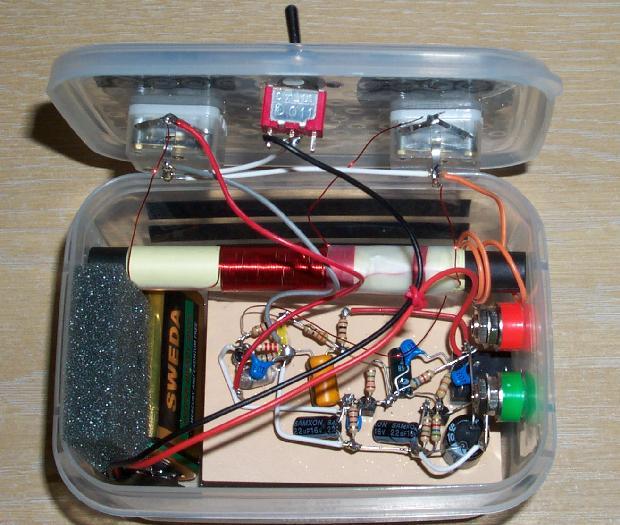

Гнездо для наушников и крепежные болты Formica на боковине, с подкладкой из пенопласта, закрепляют его на месте. Аккумулятор 9 В просто удерживается на месте с небольшим блоком пены, когда крышка закрыта.





Два банановых разъема образуют внешние антенные соединения, это было сделано почти как после, однако, радио более чем достаточно чувствительно для локального прослушивания с помощью всего цикла - на самом деле с помощью внешней антенны вам может потребоваться изменить этап автофокусировки, чтобы иметь Регулировка громкости, уменьшение регенерации для управления громкостью звука снижает вероятность избирательности, что особенно важно, когда у вас есть сильные сигналы, такие как внешняя антенна.





Завершенное радио тянет около 4,5 мА и будет работать довольно хорошо  до менее 6 вольт. Ваша  9-вольтовая батарея должна работать на радио в течение 48 часов или более. Развязывающие сети питания являются обязательными, если вы хотите хорошую стабильность при использовании более высоких импедансов (например, с плоскими батареями 9 В!). Смещение ступеней автофокусировки может быть изменено для работы практически вплоть до 1,5 В, но при значительно меньшей, чем 4,5 В и производительности качаний ступеней ВЧ. Конечно, можно сделать радиоприемник с одной щелочной ячейкой, но с двумя или более легче работать.
