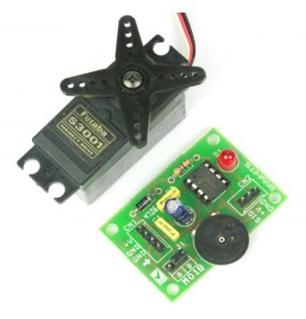

RC контролер серводвигателя 0-5V

Servo Controller контролирует серводвигатель, подключенный к нему через предварительно установленный или внешний источник постоянного тока. Комплект будет хорошим дополнением в аниматронике и приложениях для управления движением. Вход постоянного тока в эту цепь должен быть от 5 до 6 В. Сигнал постоянного тока подается на эту плату на разъеме с маркировкой CN1 (+ V и GND). Вы также можете подать переменный источник сигнала постоянного тока на другие два контакта этого разъема для управления сервоприводом. Чтобы использовать этот источник сигнала, вам необходимо поместить перемычку J1 в положение E. В качестве альтернативы, вы также можете управлять серводвигателем по предустановке PR1, установленной на печатной плате. Для этого вам нужно поместить перемычку в положение I на J1.A Серводвигатель подключен к разъему, обозначенному CN2 на печатной плате. Светодиод D1 - индикатор включения, диод D2 обеспечивает защиту от обратной полярности для микроконтроллера.

Характеристики

Конструкция на базе микроконтроллера для большей гибкости и простоты управления

Односерверное управление с помощью четко маркированного разъема Берга

Четко помеченная перемычка для выбора источника сигнала для управления сервомеханизмом

Встроенная предустановка для готовности к управлению

Светодиодный индикатор питания

Диодная защита для подключения обратной полярности источника постоянного тока к печатной плате

Четыре монтажных отверстия по 3,2 мм

Размеры печатной платы 45 мм x 32 мм

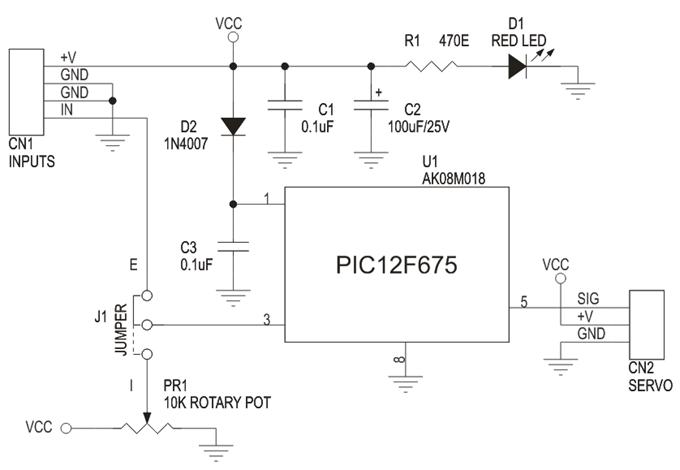

Схема

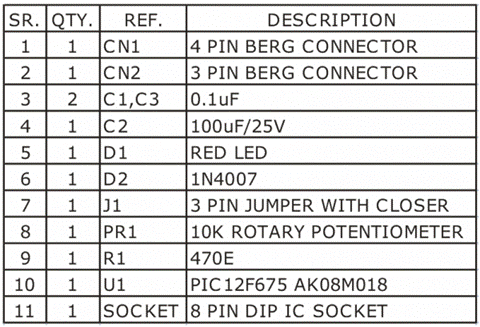

Список деталей

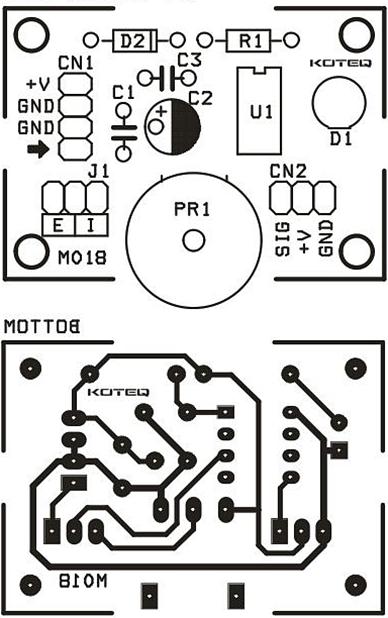

Печатная плата

Скачать

Servo_Driver.hex
