Разветвитель видеосигнала





Если вы хотите подключить видеосигнал на несколько направлений, необходим усилитель распределения для видеокабеля 75 Ом. Усилитель-распределитель принимает входящий кабель 75 Ом и обеспечивает несколько выходов, каждый с 75 Ом выходным сопротивлением. Обычно достигается путем наложения резистора 75 Ом в выходной цепи каждого видеоусилителя (усилителя с токовой обратной связью.



Недостатком этого устройства является то, что, если усилитель отключен от питания, сигнал не доступен на выходах.







Разветвитель видеосигнала

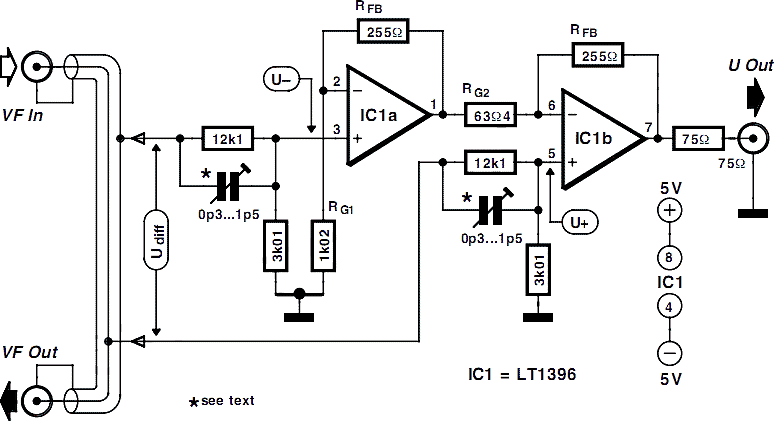

Принципиальная схема







Для того чтобы устранить помехи по напряжению между экраном кабеля и землей, схема использует подавление синфазного сигнала на операционном усилителе. Указанные LT1396 видео усилители, подавляют синфазный сигнал более чем на 40 дБ. Ширина полосы сигнала контура может быть оптимизировано с помощью подстрочных конденсаторов.



Она достигает более чем 10 МГц, что вполне приемлемо для видео сигналов. Благодаря связи с высокими сопротивлением к видео линии, видеосигнал не будет пропадать при выключении питания.
