В этой статье кратко описывается цепь разветвителя аудиовыхода (TDA2822M). Этот принцип легко понять, но также очень практичен. Глубокое понимание элементов схемы может быть более эффективным для понимания этого принципа. Знаете ли вы, что схема, например, может понять и купить эти компоненты: TDA2822M. Зачем делиться одной парой наушников со своим другом во время просмотра dvd на вашем ноутбуке? Этот активный сплиттер для аудиовыхода ноутбука питается от USB и обеспечивает индивидуальный коэффициент усиления канала 39 дБ и индивидуальный контроль громкости канала головного телефона. В схеме используются две микросхемы усилителя мощности TDA2822M для наушников / небольших громкоговорителей. Каждый 8-контактный DIP TDA2822M имеет два усилителя мощности звука: один для обслуживания левого канала, а другой для правого канала (стерео). Поэтому для получения выхода с двумя наушниками вам потребуются четыре усилителя или две части TDA2822M. Этот разветвитель аудиовыхода ноутбука усиливает бас. Тем не менее, он вводит легкое шипение (шум), которое фактически улучшает восприятие звука и подвержено помехам со стороны мобильных телефонов.
Скриншоты проекта:
Рисунок 1 Разделитель аудиовыхода ноутбука в пластиковой коробке
Рисунок 2 Разветвитель цепей аудиовыхода - панель управления

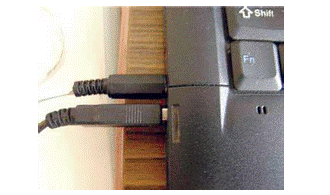

Рисунок 3 Разъемы для ноутбука с разъемом для ноутбука, подключенные к ноутбуку

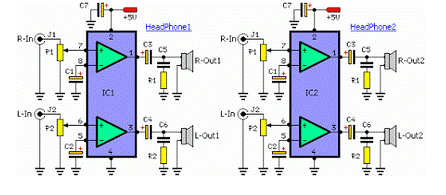

Рисунок 4 Схема цепи сплиттера
Детали
P1 = 47K
P2 = 47K
R1 = 4,7R
R2 = 4,7R
C1 = 100 мкФ-25В
C2 = 100uF-25V
C3 = 470uF-25V
C4 = 470uF-25V
C5 = 100nF-63V
C6 = 100nF-63V
C7 = 10uF-25V
IC1, IC2 = TDA2822M
J1, J20 = Разъем аудио InPut
TDA2822M - замечательная ИС с низким количеством внешних компонентов. В то время как LM386 способен обеспечить неоправданно больший выигрыш по сравнению с этой ИС, TDA2822M выигрывает по трем показателям: простоту, низкий уровень шума и два усилителя мощности в одном 8-контактном возрасте. TDA2822M может работать в диапазоне напряжений от 1,8 до 15 В. Порт USB обеспечивает ток 5 В и 100 мА, чего более чем достаточно для двух пар наушников. Левый выход ноутбука будет подключен к левому входу обеих схем усилителя, а правый канал будет обрабатываться одинаковым для правого канала.
