Радиоприемник на одном транзисторе без использования батареек

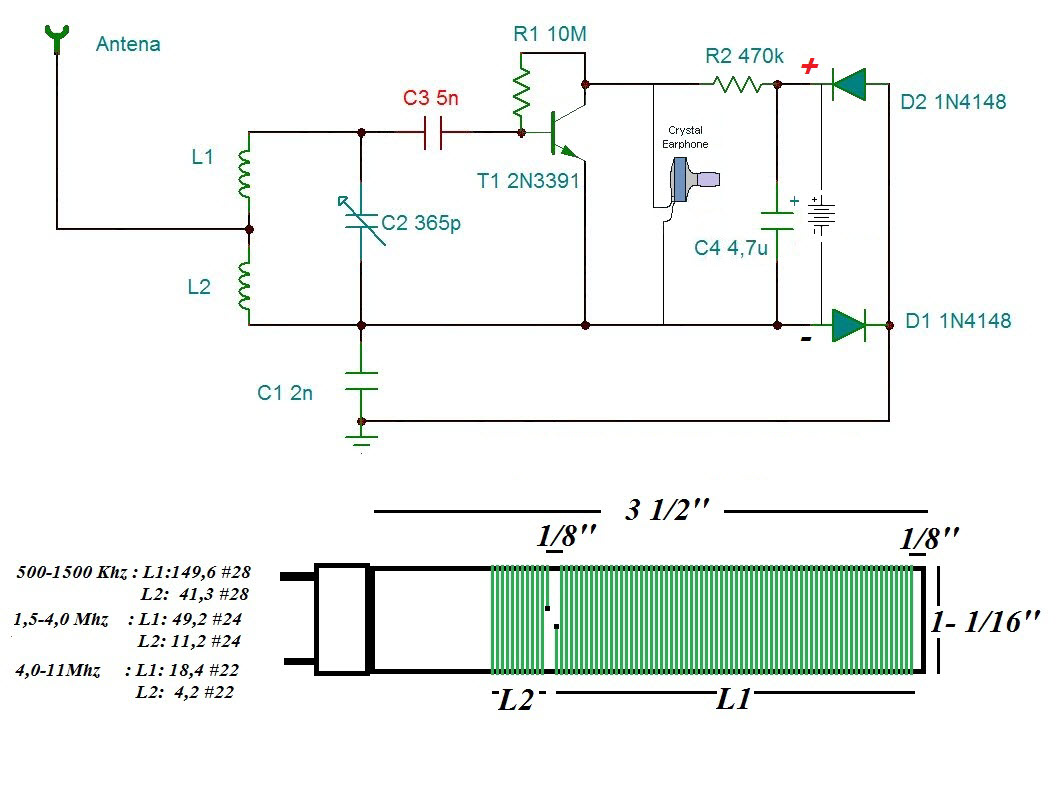

Многие конструкции без источника питания, используют диоды 1N34. Несмотря на значительное улучшение чувствительности и селективности этих схем, они исчерпали свои ресурсы. Рассмотрим транзисторный радиоприемник, который работает без батареек, на диодах 1N4148. Он также  питается от случайных электрических полей находящихся  в атмосфере.







Схема является относительно дешевой в изготовлении, имеет большую чувствительность, чем детекторный.  Работает на средних волнах и  легко модернизируется до частот от 500 кГц до 11Mhz. Чтобы получить хорошие результаты в приеме радиостанций, необходимо хорошо продумать заземление и антенну.

Для прослушивания далеких и слабых станций, используются  батареи на 9volt , подключенных параллельно с конденсатором C4 (положительный электрод находится между R2 и С4).
