Радиоприемник на LMF501T и NJM386BD



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

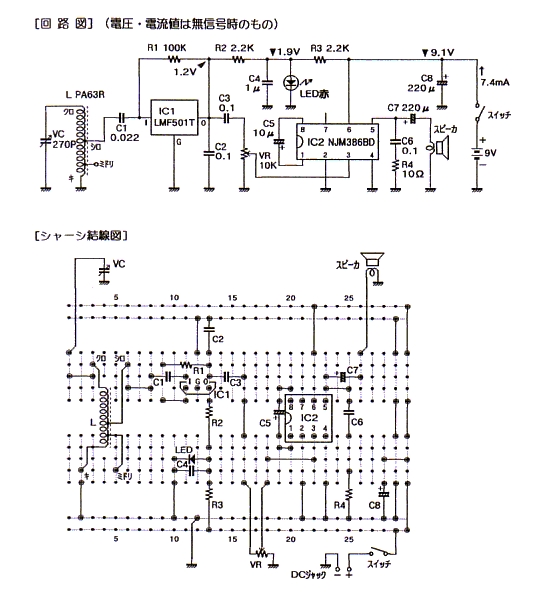

После того, как высокочастотный сигнал усилиться и детектируется в микросхеме LMF501T, он поступит на   низкочастотную микросхему NJM386BD.





Подключение аналогично как и на микросхеме TA7368P ( низкочастотный усилитель). Но напряжение питания 9В.

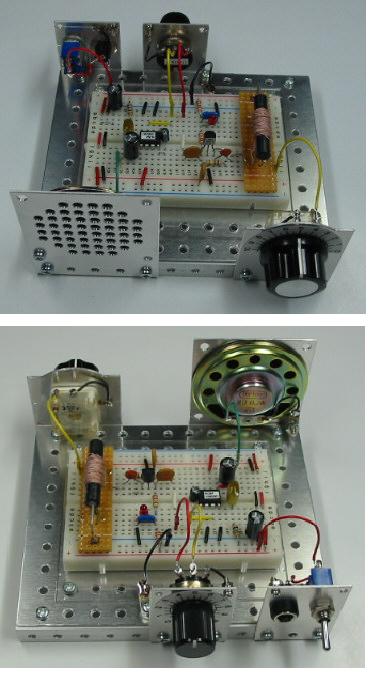

Готовое изделие выглядит следующим образом.
