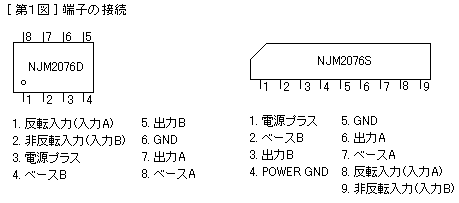

NJM2076 является усилителем, который позволяет звучать динамику при напряжении питания 1,5В. NJM2076D выполнена в корпусе DIP8, а NJM2076S в SIP9. Безусловно эти размеры повлияют на габариты конструкции.

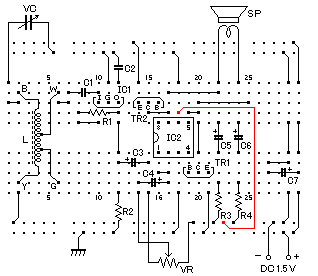

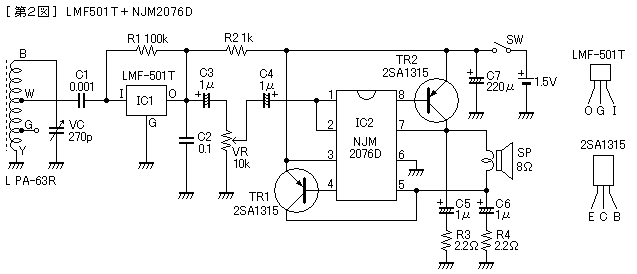

Самая большая особенность этой микросхемы является то, что может работать на более низком напряжения питания 1.0В. Выходная мощность NJM2076S составит 100мВт, NJM2076D будет 90 МВт, (искажения 10%) и потери при напряжении питания 1.5V у первой 30 мВт и второй 20 мВт. Недостаток заключается в том, потребуется дополнение из двух из pnp-транзисторов. Это был первый прототип радио, которое использует NJM2076D. Схема выглядит следующим образом.
Выходной транзистор пытался сделать на 2SA1015, но появилось много искажений. В схеме использованы транзисторы 2SA1315, HFE составляет около 170 в реальном измерении (когда Ic = 10 мА). С5, С6 поставил 1 мкФ, вместо указанных в справочнике конденсаторов емкостью 0.47μF. Звук заметно улучшился. Потребление тока 5 мА, когда нет сигнала (IC1 - 0.3mA, IC2- 4.7mA), когда есть сигнал около 20 мА.

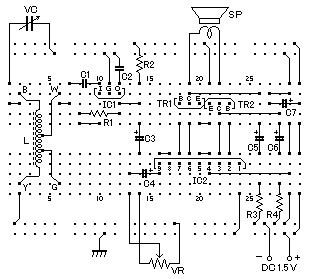

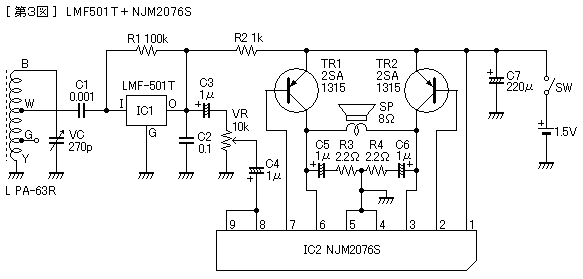

Затем я попытался с помощью сделать конструкцию на NJM2076S. Хотя соединения выводов отличаются от D-типа, сама схема такая же.
Вроде все
