Радиочастотная схема отображения частоты на таймере 555



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

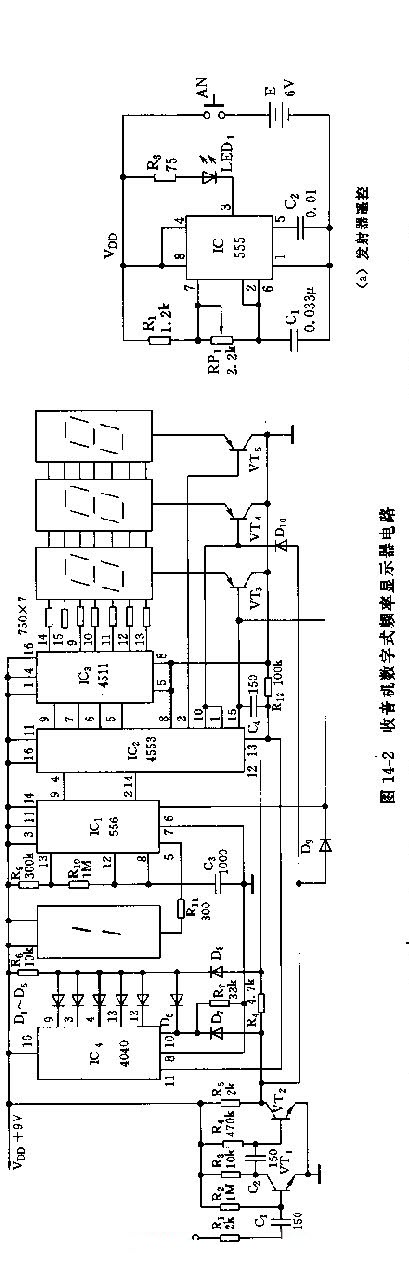

Как показано на рисунке, эта схема состоит из четырех частей интегральных схем и четырех светодиодных люминесцентных цифровых ламп для отображения частоты средневолновой станции, она отображает частоту точно и схема проста. В IC1 используется двойная временная схема 556, нестабильный мультивибратор состоит из 1/2 556 и R9, R10, C3, частоты колебаний f = 1,44 / (R9 + 2R10) C3, это около 1000 Гц, выход pin-9 добавляет порт ввода-вывода IC2 внешнего сканирования pin-4.




555 радиочастотная схема отображения частоты




Еще одна половина из 556 (1/2 556) соединена как триггер, выход pin-5 добавляется к цифровой лампе люминесценции. IC2 (MC14553) представляет собой трехбитовый счетчик кода BCD. Логический элемент И состоит из D9 и D10. Когда штифт-1 и контакт-15 имеют низкий электрический уровень, VT3 и VT4 проводят.
