"Уоки-токи" на одной микросхеме



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Микрорадиостанция типа "уоки-токи", описание которой приведено ниже, несмотря на простоту, позволяет устанавливать уверенную радиосвязь на расстояние до 0,5 км. Радиостанция собрана всего на одной микросхеме UL1321. В состав этой микросхемы входят два независимых усилителя, один из которых используется как усилитель НЧ-приемника, а второй - как микрофонный усилитель. Переключатель SA1 показан в режиме приема. Сигнал с антенны поступает на фильтр L2C2, настроенный на частоту 27 МГц. На транзисторе микросхемы (выводы 10,9,8) собран сверхрегенеративный детектор. Конденсатор СЗ включен между коллектором и эмиттером транзистора и обеспечивает сверхгенеративную работу каскада. Режим работы транзистора определяется базовым делителем на резисторах R1, R2 и резистором R3 в цепи эмиттера. Резисторы подобраны так, что каскад работает на пороге возбуждения, что гарантирует высокую чувствительность детектора. Переменная составляющая звуковой частоты с выхода детектора через дроссель L3 отфильтровывается цепочкой С12, R4, С11 и через конденсатор С10 подается на вход одного из усилителей микросхемы. К цепи обратной связи усилителя подключен конденсатор С9, от емкости которого зависит усиление каскада и полоса пропускания усилителя. На выход усилителя через конденсатор С8 подключен телефонный капсюль с сопротивлением 250 Ом. После переключения SA1 радиостанция переходит в режим передачи, в котором телефонный капсюль выполняет роль микрофона. Сигнал с микрофона через конденсатор С6 поступает на вход второго усилителя микросхемы. В цепь обратной связи усилителя включен конденсатор С7, емкость которого определяет чувствительность усилителя.



Кварцевый резонатор ZQ1 подключается к базе транзистора, и каскад работает как кварцевый генератор. L1 в цепи питания генератора выполняет роль простейшего модулятора. Напряжение с выхода микрофонного усилителя через конденсатор С1 поступает на L3, где и происходит амплитудная модуляция высокочастотного сигнала. Радиостанцию можно также использовать для изучения азбуки Морзе. .При нажатии на кнопку SB1 напряжение питания подается на оба усилителя, и они начинают возбуждаться на НЧ. В телефонном капсюле появляется тональный звук. Качество сигнала не очень высокое, но, учитывая простоту конструкции, с этим приходится мириться. В небольших пределах частоту тона можно изменить подбором емкостей или подключить параллельно телефонному капсюлю конденсатор емкостью 10... 100 пФ. Работа радиостанции во многом зависит от антенны. К сожалению, размеры антенн для диапазона 27 МГц намного больше, чем для диапазонов 145 и 430 МГц. Составляют порядка 2,75 м. Для переносной конструкции такие размеры нереальны, поэтому на практике применяют укороченные антенны. Совместно с вышеописанным устройством можно использовать укороченную антенну, изготовленную из отрезка стальной проволоки длиной 45 см (например, велосипедной спицы) и удлиняющей катушки индуктивности. Катушка содержит 60 витков провода диаметром 0,5 мм, намотанного витком к витку на каркасе диаметром 5 мм. Индуктивность катушки 6 мкГн. Возможно изменение спиральной антенны, представляющей собой катушку индуктивности 43 мкГн. Катушка выполнена на каркасе диаметром 6 мм и наматывается, виток к витку проводом диаметром 0,3 мм на длину 125 мм. Конструктивно радиостанция выполнена на печатной плате. Правильно собранная схема практически не требует настройки. Необходимо только подстроить входной контур L2C2 и подобрать емкость конденсатора С4 для получения максимальной выходной мощности. Рабочая частота радиостанции определяется частотой применяемого кварцевого резонатора, которая должна соответствовать одной из частот КВ-диапазона (Citezen Band) в интервале 26,960.-27,400 МГц. Естественно, обе радиостанции должны быть настроены на одну частоту.

Индикатор поля для настройки антенн

При изготовлении малогабаритных радиопередающих устройств (носимые радиостанции, радиомикрофоны и т. д.) для получения максимальной эффективности требуется настройка антенны, подключенной непосредственно к выходу передающего тракта. Одним из критериев при настройке антенны является получение максимальной напряженности электромагнитного поля в дальней зоне.

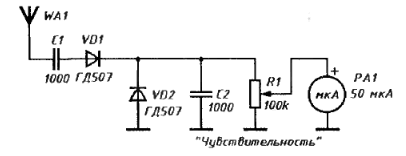

Для оценки напряженности поля можно собрать простой детектор электромагнитного излучения, схема которого приведена на рис.
Устройство не требует питающего напряжения,
состоит из доступных деталей и не требует настройки.

Нажимаем на кнопку и читаем дополнительные материалы по Си-Би Радиосвязи.
