Проверка напряжения батареи типа АА



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








О качестве батарей нельзя судить только по измеренному напряжению. В случае определения качества батареи должно быть измерено напряжение путем применения тока через нагрузку. Аккумулятор разряжен, потому что  увеличивается внутреннее сопротивление батареи.

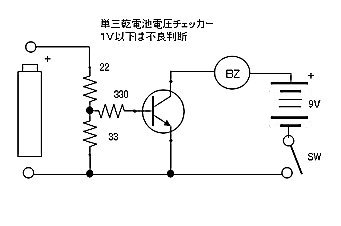

В данной схеме делители напряжения 22Ω и 33Ω является сопротивлением нагрузки. Зуммер трещит, когда напряжение батареи будет 1V.





  1. Транзистор (2SC1815) X 1
  2. Пьезодинамиком X 1
  3. Сопротивление (1 / 8W) 330Ω X 1
  4. Сопротивление (1 / 8W) 33Ω X 1
  5. Сопротивление (1 / 8W) 22Ω X 1
  6. Батарейный блок (9В) X 1
  7. Переключатель X 1

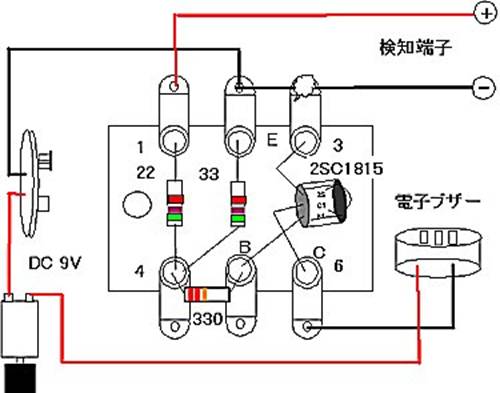

Монтаж  элементов



Блок питания работает на 9V.
