Простой видеоусилитель



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Есть моменты, когда вы хотите просмотреть видеоклипы, снятые камерой на вашем телевизоре. Вы можете это сделать, подключив видеовыход исходного устройства (камеры) к входным видеовходам телевизора. Однако время от времени уровень видеосигнала должен быть поднят до подачи на телевизор.

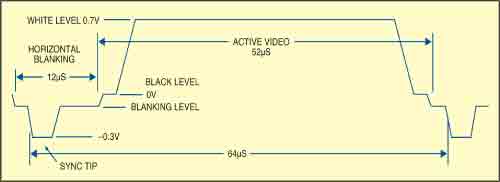

Сравнительные уровни сигнала в видеосигнале PAL 1VPK-PK между любыми двумя импульсами строчной синхронизации

рис. 1: Сравнительные уровни сигналов в видеосигнале 1VPK-PK PAL между любыми двумя синхронизирующими импульсами линии



Ожидается, что видеоусилитель PAL будет иметь ширину 3 дБ с частотой 5,5 МГц. Уровни сигналов видеосигнала PAL PAL 1VPk-Pk между любыми двумя импульсами строчной синхронизации (разделение 64 Us) показаны на фиг. 1. Форма сигнала показывает, что каждая строка развертки длится 64 мкс, из которых только 52 Us содержат активные видео- или графические данные. Уровень видеосигнала (переменный) находится между 0 В и 0.7 В, а уровень гашения - от 0 В до -0.3 В (для 12 Us). Уровень черного или уровень гашения начинается с 0 В, уровень белого или пиковый уровень видеосигнала составляет 0,7 В, а пиковый (-ve) уровень синхронизации составляет -0,3 В. Обычно для секции видеоусилителя для телевизора требуются ступени низкого и высокого уровня напряжения.

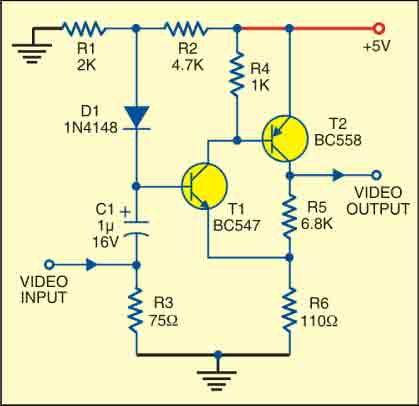

 схема видеоусилителя

рис 2: схема видеоусилителя



На рис 2 показан типичный низкоуровневый каскад видеоисточников низкого уровня, который принимает 1VPk-Pk и выводит сигнал 2VPk-Pk. (Схема протестирована на частоте 4,7 МГц.) Эта низкоуровневая ступень требует наличия одного источника питания 5 В постоянного тока. Сеть делителя R1-R2 регулирует уровень постоянного тока видео, в то время как сеть делителя R5-R6 регулирует коэффициент усиления. Вы можете заменить оба делителя двумя 4,7 кОм (или 5 кОм) для правильной регулировки уровня постоянного тока и коэффициента усиления. 75-омный резистор (R3) можно отбросить, если вы подаете видеосигнал с высокой выходной импедансной ступени.



Хотя резистивная нагрузка в коллекторе транзистора обеспечивает достаточно хорошую полосу пропускания, параллельно с R4 может быть добавлена ​​пиковая катушка от 20 до 30 мкГн для улучшения ее работы на более высоких частотах. При входном сигнале 1VPk-Pk данная схема выдает максимальную амплитуду 3.5VPk-Pk на 6.25 МГц без пиковой катушки.
