Простой усилитель для кабельного ТВ





Усилитель ВЧ устанавливается между двумя коаксиальными кабелями. Оба входных и выходных кабеля должны иметь сопротивление 75 Ω. Основной усилитель выполнен на транзисторах T1 и Т2, работает как эмиттерный повторитель.



Смещение обратной связи определяется R3 и R4. Общий прирост этого кабельного усилителя 22 дБ. Из-за высокой частоты транзисторов (<= 2 ГГц) усилитель ТВ работает хорошо в диапазоне до 150 МГц.



Суммарное потребление тока составляет около 20 мА.

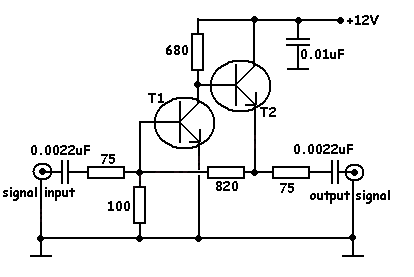

Принципиальная схема









Активные компоненты

  • T1, T2 = 2SC4308 или 2SC1324
