Простой тестер SMD LED



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Тестер LED с контролером полярности. Он может использоваться для проверки светодиодов 1206, 0805, 0603 и 5 мм. Все части легко доступны, и они очень дешевы . Просто нажмите переключатель хода, чтобы вначале проверить аккумулятор. Загорится синий светодиод. Теперь вы готовы проверить свои светодиоды и проверить их полярность.



Схема



Я всегда использую этот тестер каждый раз, когда я хочу использовать светодиоды в своих проектах,

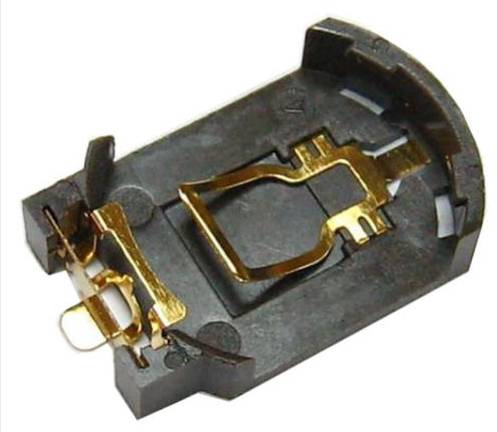

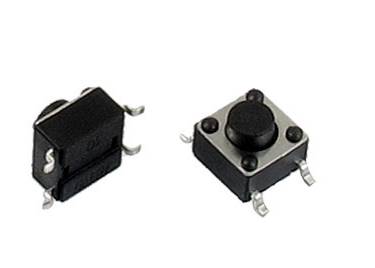

Основные части

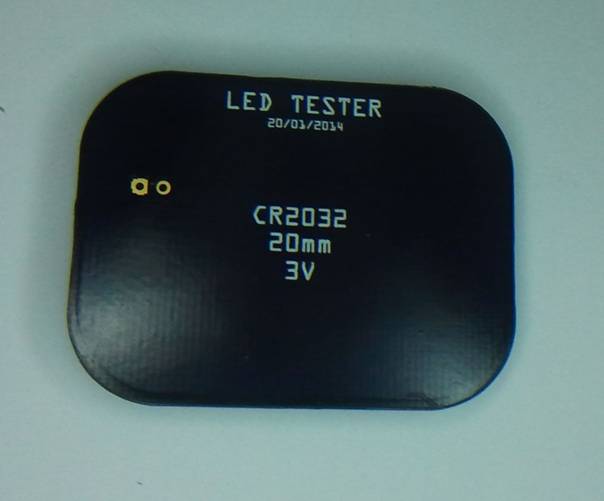

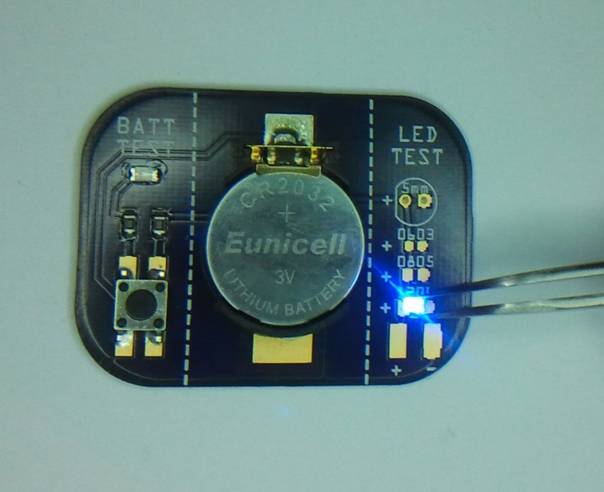

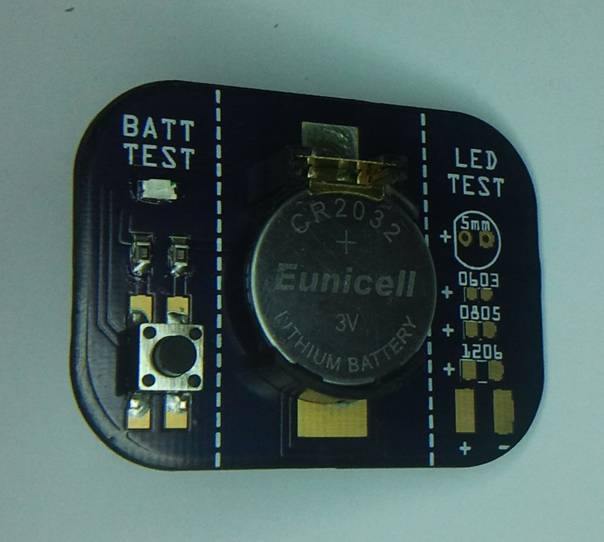

Фото

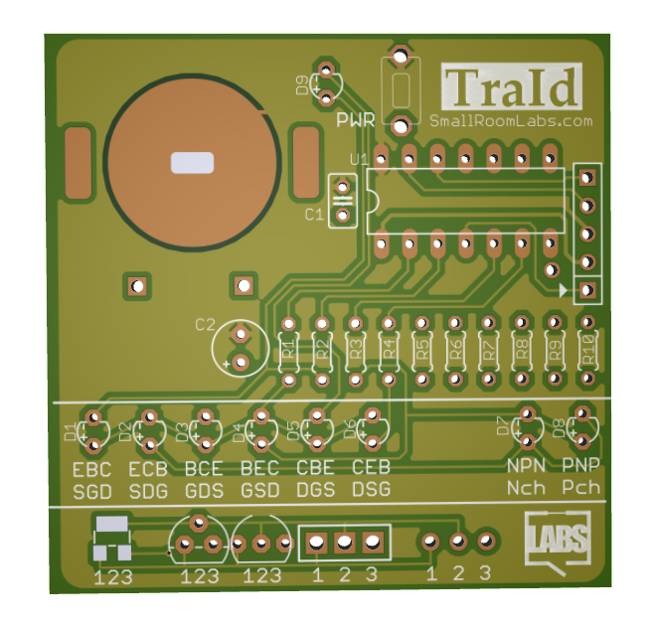

Печатная плата



http://www.electronics-lab.com/wp-content/uploads/2015/04/pcb_image_top.png



На плате используется 14-контактный PIC16LF1503 и работает на одной батарее CR2032. Я использую 1K и 300K резистор, подключенный к каждому из трех контактов транзистора, подавая 0 или 3 вольта через резисторы и анализируя результирующие напряжения, используя PIC ADC. Встроенное программное обеспечение, написанное на C, использует 1.3K доступных 2K, поэтому есть возможность для некоторых дополнительных  улучшений в будущем.  На плате нет выключателя питания, PIC просто переходит в глубокий сон через некоторое время и просыпается нажатием на кнопку сброса.

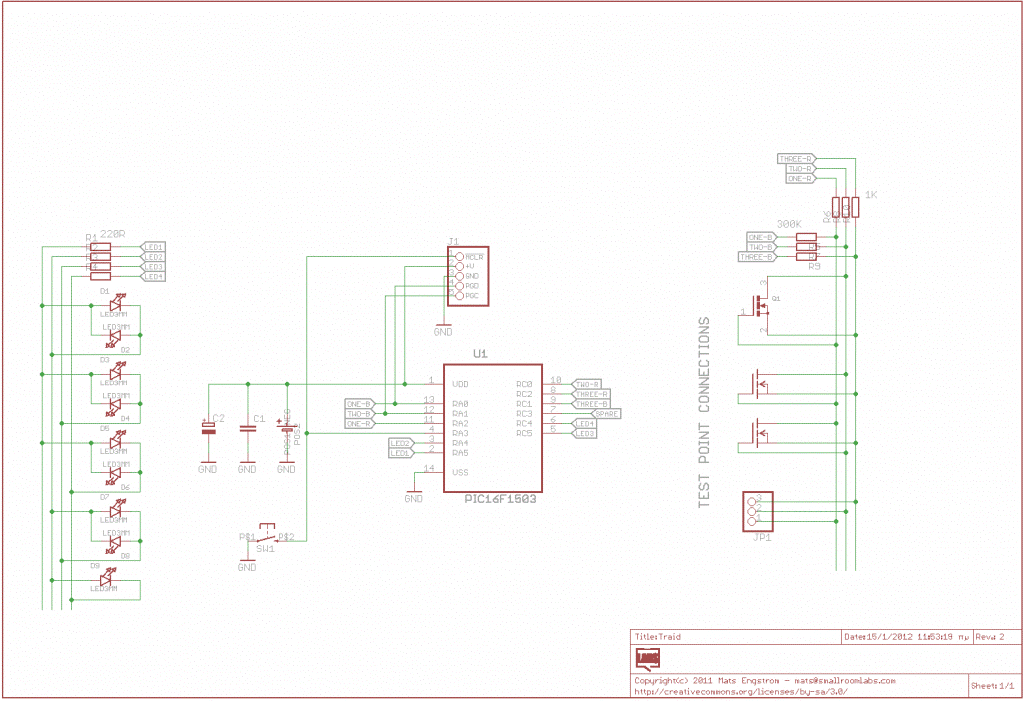

Схема



Схема

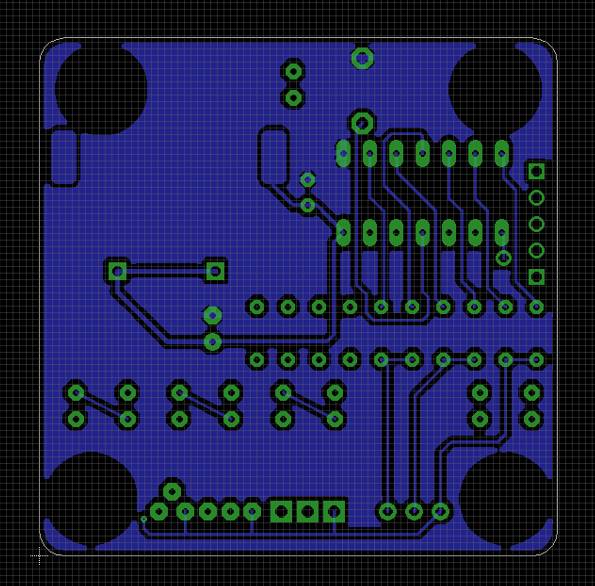

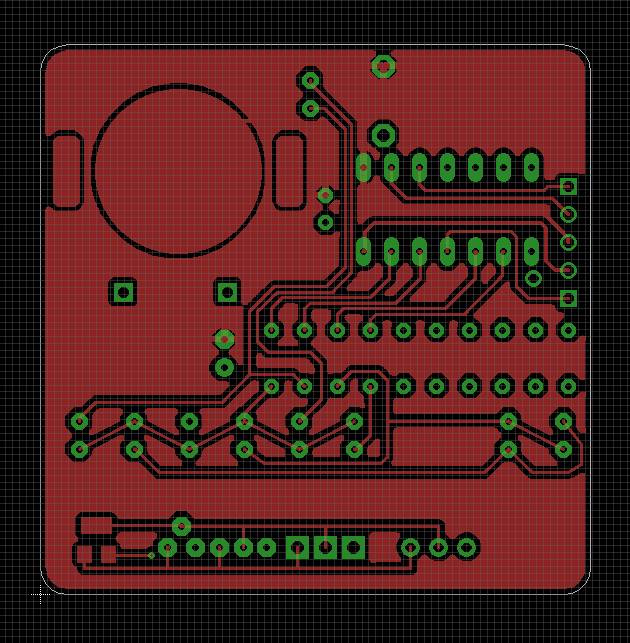

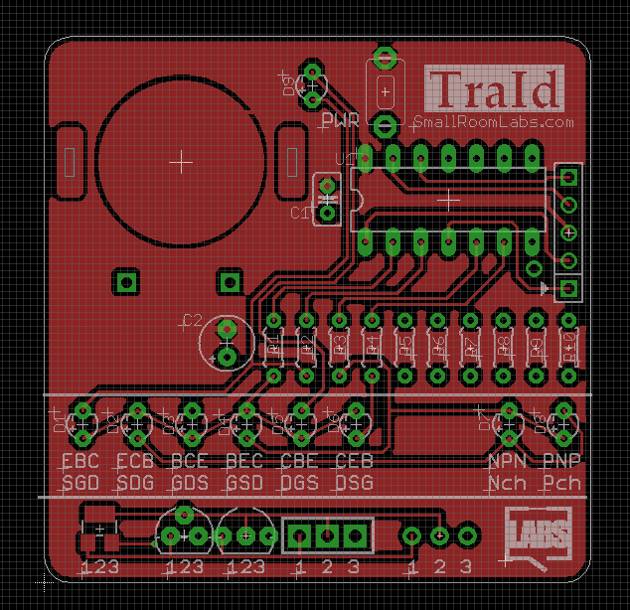

Печатная плата



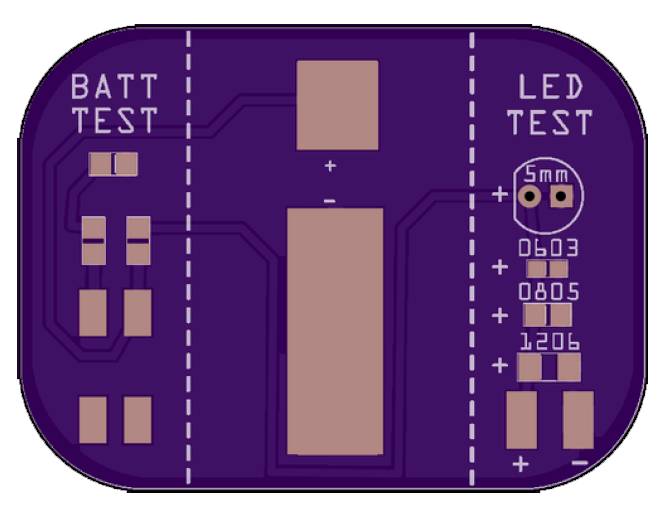

3D_PCB_top

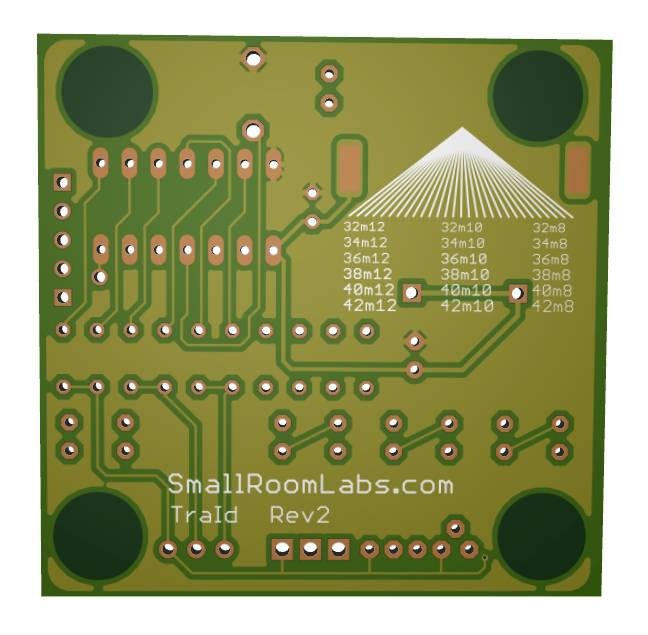

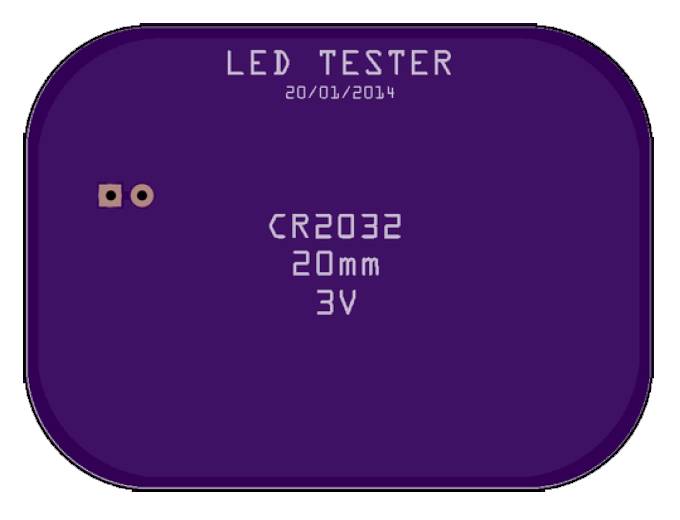

3D_PCB_bottom



Печатная плата





Скачать
