Простой RS232C преобразователь уровня с помощью транзисторов





Если в наличии нет преобразователей уровня RS-232C, такие как DS275 или MAX232. Можно собрать устройства сопряжения на обычных транзисторах.

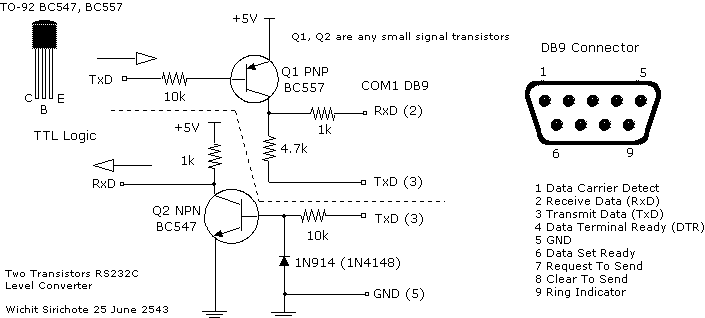

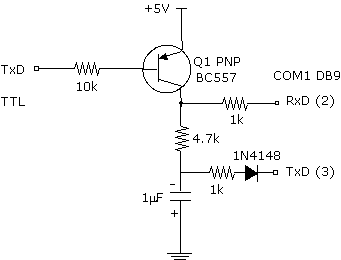

Схема использует два небольших транзистора NPN и PNP. Блок передатчика использует транзистор PNP, BC557. Блок приемника использует транзистор NPN, BC547. Прямой транзистор можно заменить КТ3107, а обратный КТ3102. Резисторы 1/8 Вт

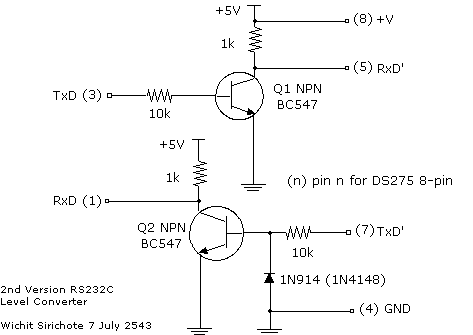

2-й вариант преобразователя уровня RS232C




Асгар Charmin из Ирана послал мне модификацию схемы.

Я надеюсь, что это будет полезно для вас.
