Простой регулятор для светодиодов на NSI45090JDT4G



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

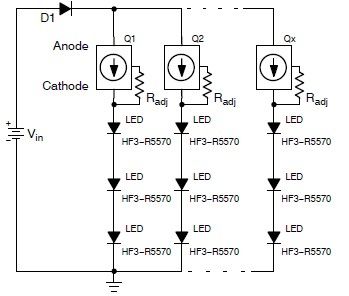

Очень простой регулятор для светодиодов может быть создан с использованием NSI45090JDT4G  разработанный ON Semiconductor. Устройство предназначено для обеспечения экономически эффективного регулирования тока в широком диапазоне напряжений . в светодиодах. Основу технологии представляет запатентованной транзистор (SBT) , который  разработан с отрицательным температурным коэффициентом защиты светодиодов от теплового пробоя при экстремальных скачках напряжений и токов.


Radj позволяет регулировать Ireg (SS) на более высоких токах путем присоединения резистора между Radj (PIN 3) и катодом (Pin 4). Radj контакт также можно оставить открытым (нет подключения), если не требуется регулировка.













Максимальный ток, который может регулироваться с помощью этого чипа составляет около 160 мА, а максимальное входное напряжение составляет около 45 вольт. D1 используется для защиты обратного напряжения от аккумулятора.




LED’s = ((Vin − QX VF − D1 VF)/LED VF)
Example: Vin = 12 Vdc, QX VF = 3.5 Vdc, D1VF = 0.7 V
LED VF = 2.2 Vdc при  30 mA
(12 Vdc − 4.2 Vdc)/2.2 Vdc = 3 LEDs in series.
