Простой приемник на 2SC1815





Понадобиться один транзистор, который детектирует ток высокой частоты  в низкую. Звуковые колебания преобразуются наушниками. Рассмотрим схему, где к нагрузке подключен резистор.



Принципиальная схема 1

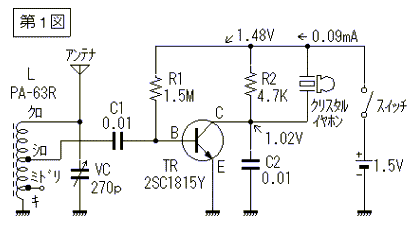

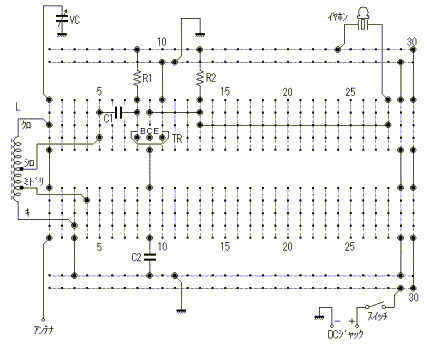

На  рисунке 1 показана схема приемника.  Использована катушка PA-63R, у которой одна из обмоток подключенная к  активной нагрузке. При правильной сборке и установки токов при подключении антенны, сразу поймаете местные станции.  Для антенны подойдет провод, жестяная полоса или телескопическая  антенна 10-20см. Наушник подключен к резистору коллекторной нагрузки (R2).










Следующая схема показывает использование  трансформаторной нагрузки

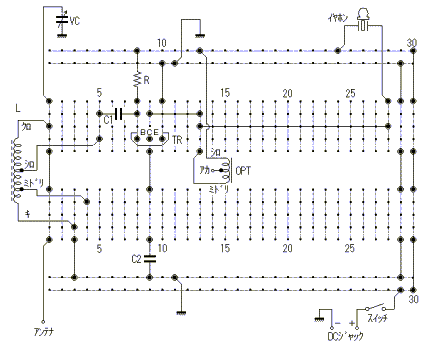

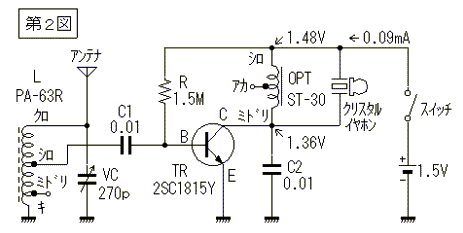

На рисунке 2 представлена ​​схема, в которой нагрузка коллектора подключена к трансформатору (СТ-30). Звук будет громче, чем когда нагрузкой является сопротивление. Добавляются басы (низкие частоты) для мягкого звучания.









Использование стержневой антенны с вторичной обмоткой

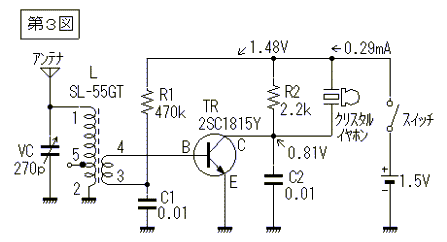

На рисунке 3 представлена ​​схема, применяя стержневой антенны SL-55GT, имеющей вторичную обмотку. Отношение витков первичной обмотки и вторичной катушки велика (около 10: 1), так что пытался слегка увеличить ток коллектора, чтобы уменьшить R1. При детектировании ток коллектора составил 0.3mA, но я думаю без особых проблем, можно  увеличить ток коллектора до 1 мА. Для этого нужно поставить более мощный транзистор.




Варианты смещения базы резисторами

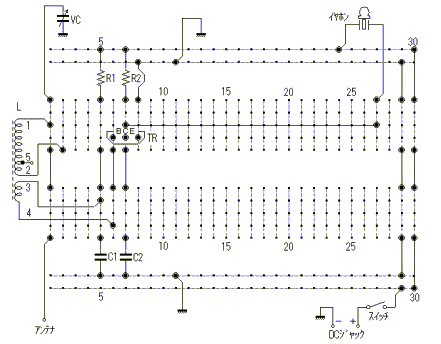

На рисунке 4 показаны соединения  сопротивления с  транзистором.




Фон переменного тока может появится, когда конденсатор будет 0.01μF, поэтому  необходимо увеличить емкость до 1 мкФ.
