Простой модуль для изучения AT89Sxx



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Создайте свой ​​собственный дешевый простой микроконтроллерный модуль для изучения S-51, 52, 53. Плата основана на чипе AT89S51 компании Atmel, AT89S52, AT89S53. Эта плата может быть использован для обучения начинающих Ассемблирования и программирования на языке Си.



Особенности устройства

  • Предназначен для чипов ISP, 89S51, 89s52 и 89S53с 40-контактным DIP-
  • Программирования (ISP) происходит через 6-контактов и перемычки (нет необходимости внешнего программатора),
  • TxD и RxD последовательный порт для связи с последовательными устройствами,
  • 32 бит GPIO,
  • На борту выпрямителя и регулятора + 5В постоянного тока,
  • Односторонний монтаж печатной платы.



Ниже показана полная схема учебного модуля AT89Sxx. Port0, PORT1, PORT2 и PORT3 доступны для взаимодействия внешних устройств. P3.0 P3.1 используются для интерфейса RS232.

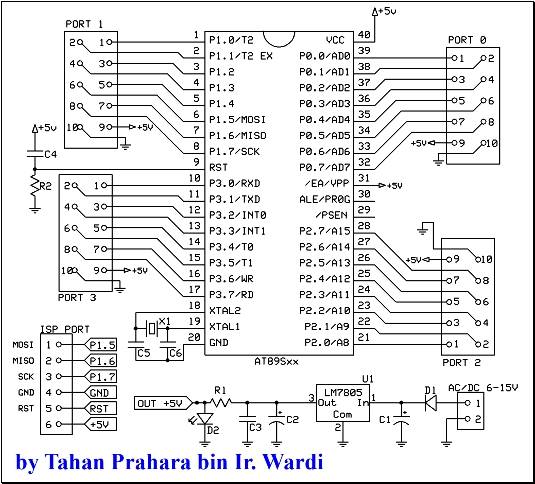

Рисунок 1: MCU и питание



Детали

R1 330 1 / 4W +/- 5%

R2 10K 1 / 4W +/- 5%

R3-10 10K 1 / 4W +/- 5% (для P0)

С1 1000uF / 16V электролитический конденсатор

С2 100uF / 16V электролитический конденсатор

С3 100nF многослойный или керамический

С4 10uF / 16V электролитический

С5, С6 33pF керамические

D1 1N4001 / 1N4002 выпрямительный диод

D2 LED

U1 LM7805, регулятор напряжения

U1 AT89S51, AT89S52 или AT89S53

X1 Кварц 1 МГц - 33 МГц (11.0592MHz подходит для стандартного генератора скорости передачи данных с использованием timer1, 9600)

DB25 параллельный порт, разъем 25pins

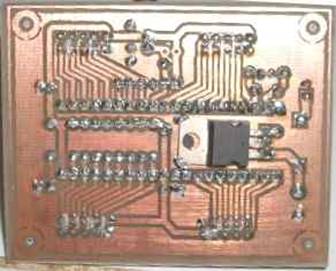

Рисунок2: Расположение элементов.

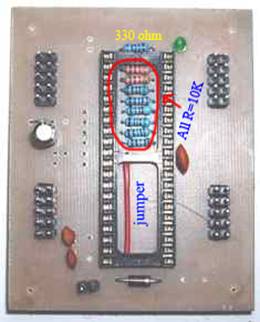

Рисунок 3. AT89Sxx обучающий модуль



Подключите к ISP адаптеру 6-контактный разъем. Запустите программу ISP на ПК для отправки шестнадцатеричного файла Intel для микроконтроллера. Тогда программа начнет работать.

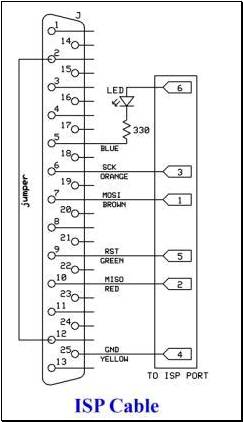

Рисунок 4: Схема соединительного кабеля



Рисунок 5: Подключение кабеля ISP



Рисунок 6: Определение флэш
