Простой индукционный нагреватель



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

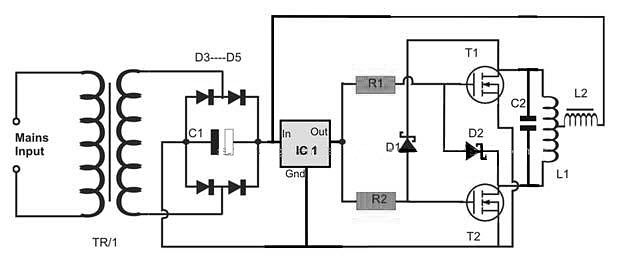

Прибор демонстрирует использование высокочастотных магнитных токов индукции для генерирования заметной величины тепла на небольшом участке.  Когда происходит принудительное изменение магнитного поля вокруг металла, электроны начинают по нему течь, создавая вихревые токи. Этот поток тока генерирует  тепло в металле, что нам и надо. Выделяемое тепло, прямо пропорционально индуцированной частоте. Поэтому обычные железные трансформаторы и ферритовые материалы не используются в качестве сердечников на такой высокой частоте. Схема использует генератор, который основан на саморезонансном принципе работы. Однако главный недостаток  в том, что он использует центральный отвод катушки в качестве трансформатора. Хотя центральный отвод позволяет эффективно использовать  двухтактное включение катушки через пару активных МОП транзисторов. Диоды выполняют ключевую функцию, разряжая ёмкость затвора соответствующего транзистора во время непроводящего состояния, что  делает процесс переключения максимально быстрым. Можно использовать IRF540, или другие, которые рассчитаны на 110V и ток 33А. Катушка L2 (2mH )является своего рода дросселем , служит  для устранения высоких составляющих частоты электросети, а также для ограничения тока в безопасных пределах.  C1 и L1 представляют собой колебательный контур для фиксации высокой резонансной частотой. Должны выдерживать высокие значения тока и тепла. В схеме использован 330nF / 400V металлизированный полипропиленовый конденсатор.

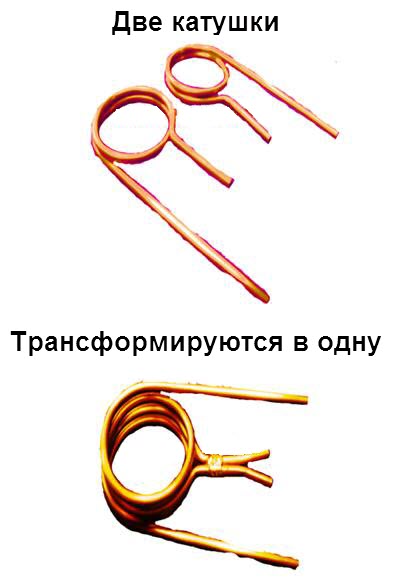

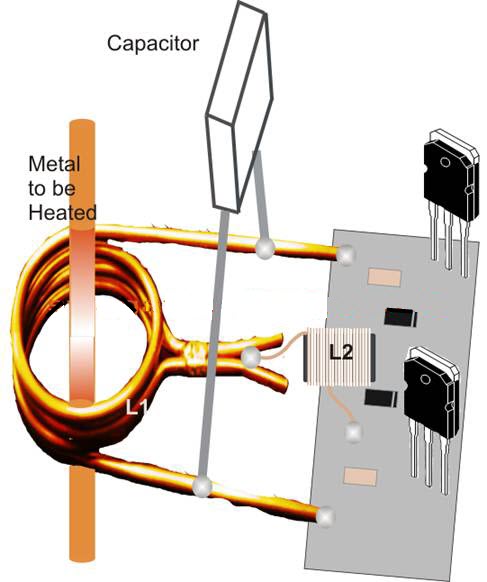

L1  является важнейшим элементом всей схемы. Выполнена толстым медным проводом 1мм. Провод может быть намотан параллельно или бифилярно. Намотка показана на рисунке. Как видим сделана из двух отдельных катушек, соединенных в центре для получения требуемого центрального отвода. Конденсатор соединен как можно ближе к L1, чтобы точно поддерживать резонансную частоту 200 кГц.


Список деталей


R1, R2 = 330 Ом 1/2 Вт
D1, D2 = FR107 или BA159
T1, T2 = IRF540
C1 = 10,000uF / 25V
C2 = 2uF / 400V (спаяны 6 конденсаторов 330nF / 400V параллельно)
D3 ---- D6 = 25 ампер диоды
IC1 = 7812
L1 =, как указано на схеме,
L2 = 2mH (2 мм провод намотан на любом подходящем ферритовым стержне)
TR1 = 0-15V / 20amps
Питание: Регулируемый источник  15V 20 А постоянного тока.

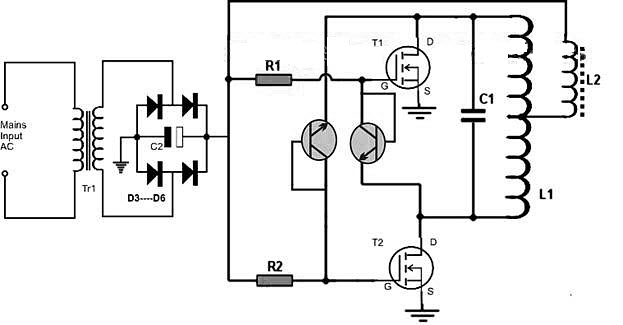

Если высокоскоростных диодов нет, можно использовать транзисторы BC547.





Транзисторы будут выполнять ту же функцию что и диоды, так как они хорошо работают на частотах до 1 МГц.
