Простой FM-приемник



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Вот простой FM-приемник с минимальными компонентами для местного приема. Радиоприемник представляет собой электронное устройство, которое принимает радиоволны и преобразует информацию, передаваемую ими, в пригодную для использования форму. Приемник использует электронные фильтры для разделения желаемого радиочастотного сигнала от всех других сигналов, собранных антенной, электронный усилитель для увеличения мощности сигнала для дальнейшей обработки и, наконец, восстанавливает нужную информацию посредством демодуляции. Из радиоволн FM является самым популярным. Частотная модуляция широко используется для FM-радиовещания. Он также используется в телеметрии, радиолокации, сейсморазведке и мониторинге новорожденных при судорогах с помощью ЭЭГ, двухсторонних радиосистем, синтеза музыки, магнитных ленточных систем записи и некоторых систем видеопередачи. Преимущество частотной модуляции заключается в том, что она имеет более высокое отношение сигнал / шум и, следовательно, лучше отбрасывает радиочастотные помехи, чем сигнал с амплитудной модуляции равной мощности (AM).

Частотная модуляция используется в радиовещании в диапазоне VHF 88-108 МГц. Этот диапазон полосы пропускания помечен как FM на диапазонах частот радиоприемников, а устройства, которые могут принимать такие сигналы, называются FM-приемниками. Радиопередатчик FM имеет канал шириной 200 кГц. Максимальная частота звука, передаваемая в FM, составляет 15 кГц по сравнению с 4,5 кГц в AM. Это позволяет передавать гораздо больший диапазон частот в FM и, следовательно, качество передачи FM значительно выше, чем передача AM.



Список компонентов

  • IC-LM386
  • Т1 BF494
  • T2 BF495
  • 4 витка на 22SWG (намотка на оправку 4 мм, без сердечника)
  • C1 220 нФ
  • C2 2,2 нФ
  • C 100nF * 2
  • C4 10uF
  • C5 10uF (25 В)
  • C7 47nF
  • C8 220 мкФ (25 В)
  • C9 100 мкФ (25 В) * 2
  • R 10KΩ * 2
  • R3 1 кОм
  • R4 10 Ом
  • Переменное сопротивление
  • Переменная емкость
  • переключатель
  • Антенна
  • аккумулятор



Транзистор BF495 (T2) вместе с 10k резистором (R1), катушкой L, переменным конденсатором 22pF (VC) и внутренними емкостями транзистора BF494 (T1) составляет генератор Колпитца. Резонансная частота этого генератора устанавливается триммером VC на частоту передающей станции, которую мы хотим прослушать. То есть он должен быть настроен между 88 и 108 МГц. Сигнал, используемый в передатчике для осуществления модуляции, выделяется на резисторе R1 и подается на звуковой усилитель через конденсатор связи (C1) 220nF.

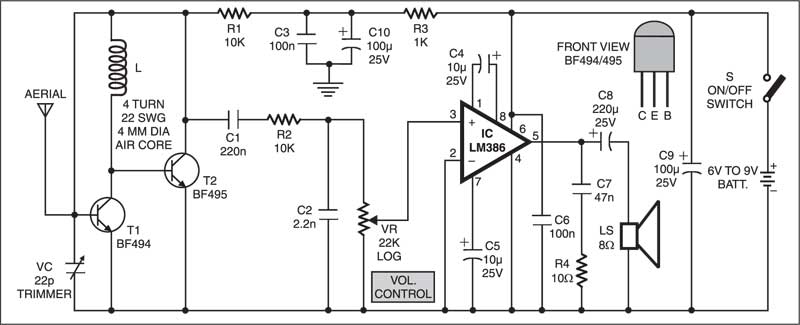

 схема FM-приемника

Рис.1: Схема FM-приемника



Вы должны иметь возможность изменять емкость переменного конденсатора от пары пикофарадов до примерно 20 пФ. Таким образом, триммер 22pF является хорошим выбором для использования в качестве VC в цепи. Он легко доступен на рынке. Если вы используете какой-либо другой конденсатор с большей емкостью и не можете получить полную FM-полосу (88-108 МГц), попробуйте изменить значение VC. Его емкость должна быть определена экспериментально. Самонесущая катушка L имеет четыре витка  медной проволоки. Он может быть выполнен на любом цилиндрическом объекте, таком как карандаш или ручка, диаметром 4 мм. Когда необходимое количество витков катушки достигло, катушку снимают с цилиндра и немного растягивают, чтобы витки не касались друг друга. Конденсаторы C3 (100nF) и C10 (100μF, 25V) вместе с R3 (1k) составляют полосовой фильтр для очень низких частот, который используется для разделения низкочастотного сигнала от высокочастотного. Вы можете использовать телескопическую антенну любого неиспользуемого устройства. Хороший прием также может быть получен с помощью куска изолированной медной проволоки длиной около 60 см. Производительность этого крошечного приемника зависит от нескольких факторов, таких как качество и намотка катушки L, тип антенны и расстояние от FM-передатчика. IC LM386 - усилитель мощности звука, предназначенный для использования в низковольтных потребительских приложениях. Он обеспечивает от 1 до 2 Вт, что достаточно для управления любым малым громкоговорителем. Регулятор громкости 22k (VR) является логарифмическим потенциометром, который подключен к контакту 3, а усиленный выход получается на выводе 5 IC LM386. Приемник может работать от батареи 6В-9В.



Д. Прабакаран
