Простой датчик обнаружения воды



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Попытался сделать схему датчика воды с помощью одного транзистора. Когда вы отпускаете от воды светодиод выключается цепь.

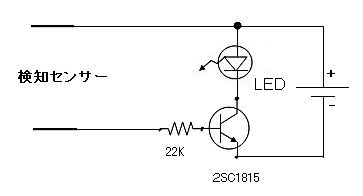

"Схема датчика обнаружения воды"


Блок питания работает на 3V. Два элемента  АА на 1,5в. Можно заменить светодиод на зуммер.





Вид  деталей.

  1. Зуммер (3P) X 1
  2. Транзистор (2SC1815) X 1
  3. Сопротивление (1 / 8W) 22кΩ X 1
  4. Батарея разъем X 1
  5. LED X 1 шт
  6. Батарейный блок (AA 2) X 1
  7. Датчики (металлические пластины или проволока)

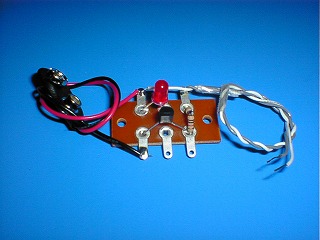

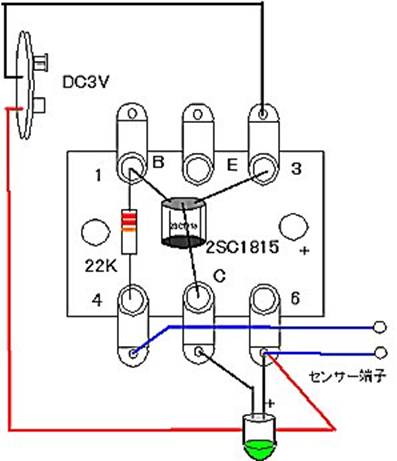

Монтаж элементов









Просмотров: 457 | Добавил: Chinas | Рейтинг: 0.0/0
