Частота колебаний схемы равна / = 2,8 / [C1 x (R1 + R2)]. Используя показанные значения, выходную частоту можно варьировать от 60 Гц до 20 кГц путем вращения потенциометра R2. Часть выходного напряжения IC1 подается на его неинвертирующий вход на выводе 3.

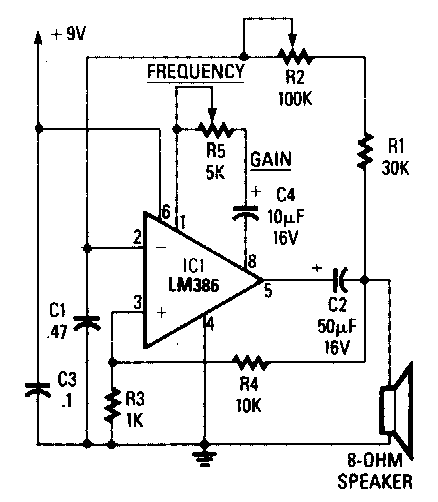

Схема звукового генератора:
Напряжение служит в качестве эталона для конденсатора Cl, который соединен с неинвертирующим входом на контакте 2 IC. Этот конденсатор непрерывно заряжается и разряжается вокруг опорного напряжения, а результат является Прямоугольным выходом. Конденсатор C2 отделяет выход.
