Простая музыкальная шкатулка
Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

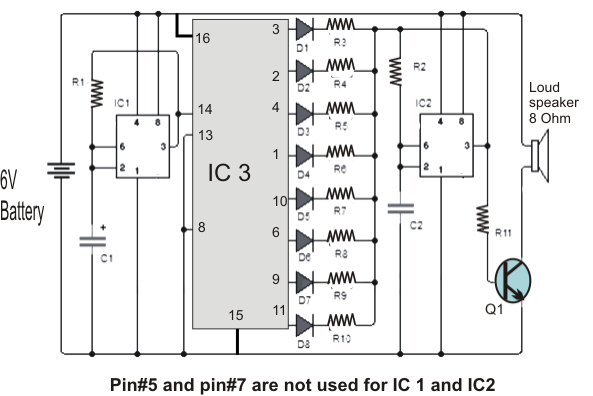

Количество нот ограничено до 10, что позволит генерировать простую мелодию. Схема использует две популярные интегральные схемы: таймер 555 и десятичный счетчик 4017. Таймер 555 используется в качестве тактового генератора для 4017. Рабочая частота таймера может быть изменена за счёт изменения значения резистора R1, к которому можно добавить потенциометр 50K . Просто подключать потенциометр без резистора R1 не следует, иначе может коротнуть вывод 7 микросхемы. Когда тактовая частота 555 изменяется, скорость вывода последовательности 4017 изменяется пропорционально. Обеспечивает 10 активных выходов (высокое напряжение) последовательно, начиная с 0 и заканчивая выходом 9.
Выходы 3 и 6 4017 не используется. Это специально сделано для того, чтобы создать паузы в мелодии музыкальной шкатулки. Каждый выход CD4017 состоит из последовательного соединения диода с резистором (который включен последовательно со вторым резистором R2 555). В сочетании с конденсатором C2, резистор заставляет второй 555 колебаться на определенной частоте.
- IC1 = IC2: 555 таймер
- IC3: CD4017 десятичный счетчик
- Q1: TIP29 NPN биполярный транзистор
- R 1 = R 2: 33K резистор
- R 3 = R 5 = R 9: 10K резисторы
- R4 = R7 = R10: 15K резисторы
- R6 = R8: 22K резисторы
- R11: 470 Ом резистор
- C1: 10uF / 25V
- C2: конденсатор 10nF
- D1 = D2 = D3 = D4 = D5 = D6 = D7 = D8: диод 1N4148 или эквивалентный
- LS: Миниатюрный динамик 8 Ом.
