Программируемый делитель частоты на 7490



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

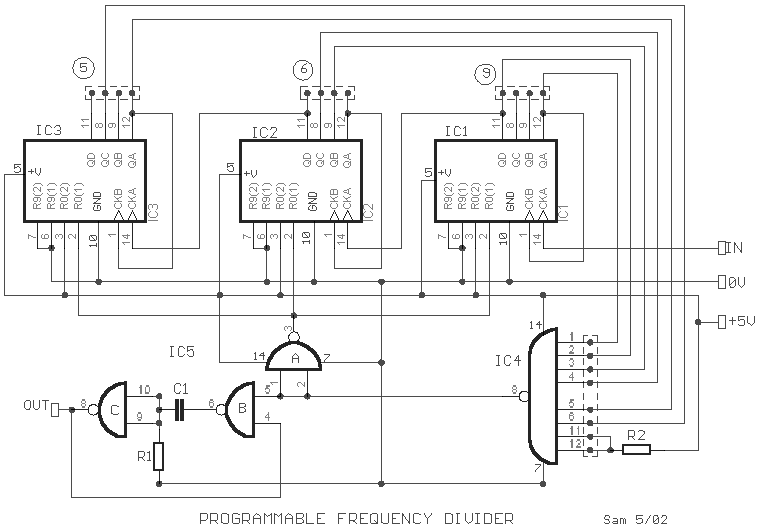

Схема будет делить частоту TTL-совместимого прямоугольного сигнала в коэффициенте от 0 до 999. Схема содержит три десятичных счетчика IC1-IC3 и несколько NAND-ворот. Три 7490 с каскадируются, и считается входным сигналом. Когда желаемый и счетчик достигнут всех входов IC4, они становятся высокими, поэтому выход становится низким. Это вызывает моностабильность, состоящую из IC5B и IC5C, которая обеспечивает выходной импульс сортировки.





Выход IC5A идет высоко, сбрасывая три счетчика, и счетчик начинается снова. Чтобы запрограммировать счетчик, сначала необходимо выработать эквивалент дробного кодированного десятичного (BCD) необходимого отношения деления. В показанном примере отношение деления составляет 569. Неиспользуемые входы IC4 подключаются к + 5 В через резистор 1 КВ. Обратите внимание, что схема не будет делить на 777, так как для этого потребуется 9 входов для IC4 и доступно только 8.



Детали

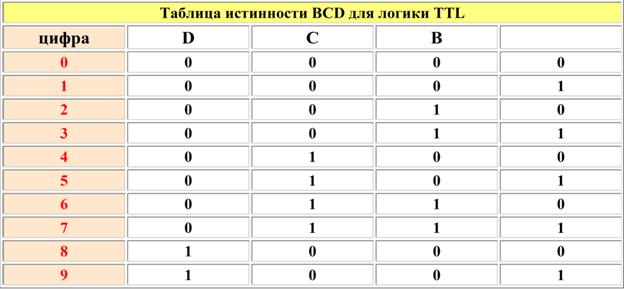

Таблица истинности
