Программатор на односторонней плате (Easy Downloader V1.1)



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Я разработал небольшую односторонюю PCB V1.1 для простого загрузчика. Размер платы составляет всего 10,5 х 3,75cm. Размещение компонентов показано ниже. Обратите внимание, что разъем DB9 можно выпаять и размер платы будет 9,2 х 3.75cm.

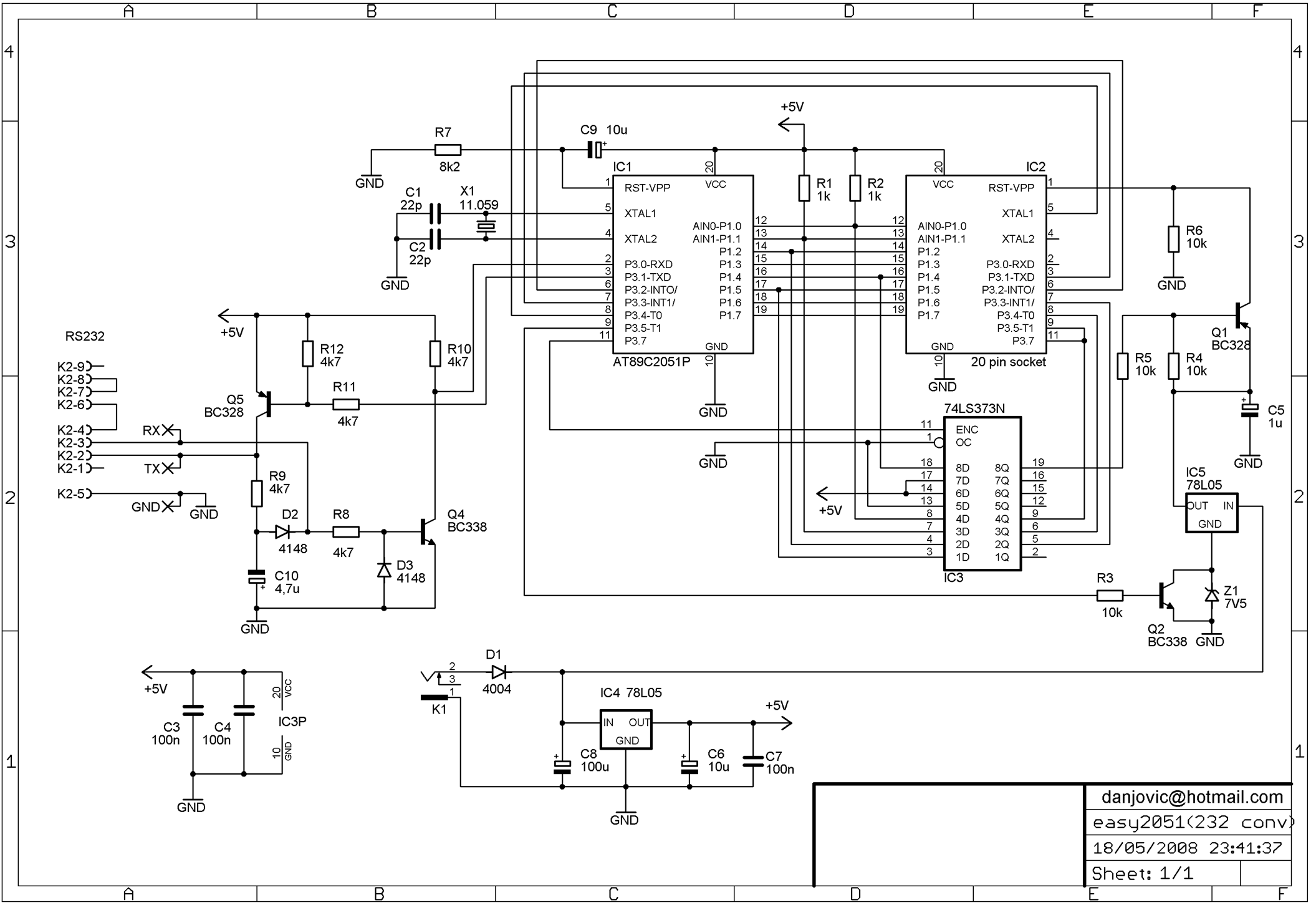

Принципиальная схема

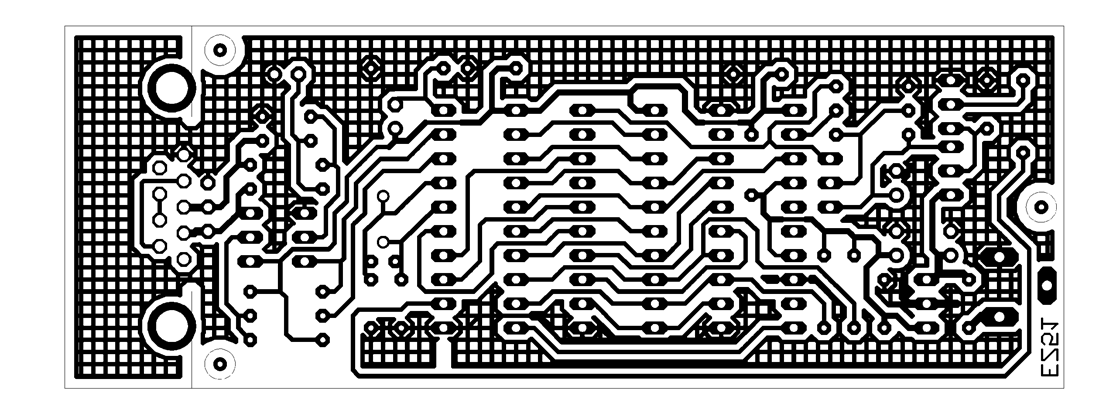

Печатный монтаж

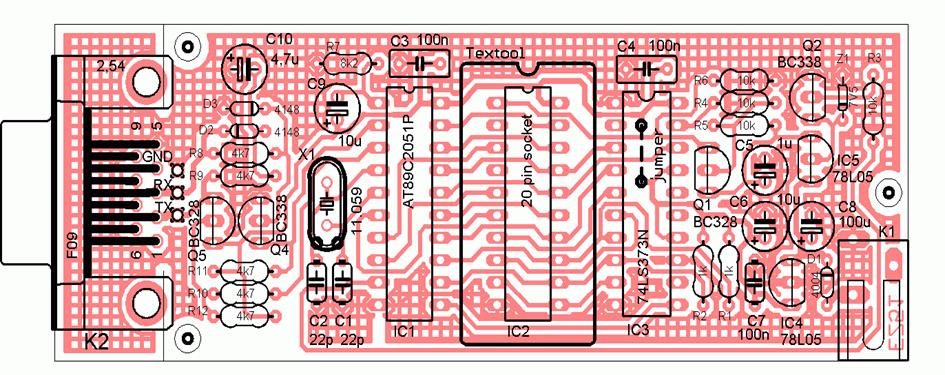

Компоновка элементов

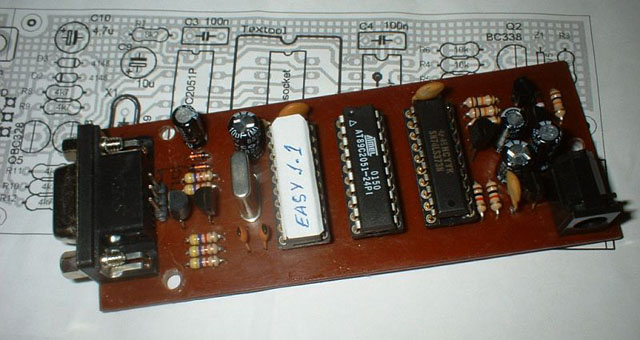

Готовый загрузчик.

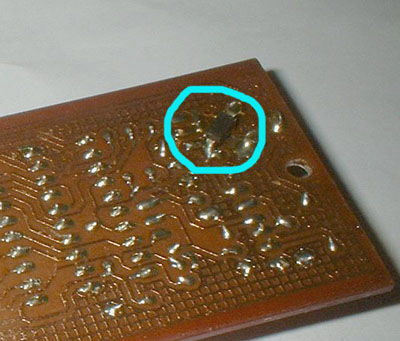

Диод был помещен прямо на дорожки.

Еще одной особенностью является два дополнительных отверстия, чтобы разрешить использование миниатюрного кварца вместо ХК-49.

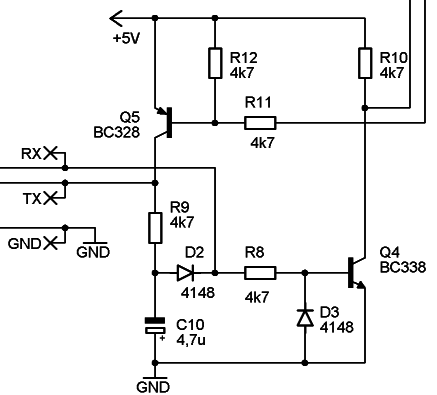

Я сделал модификации при проектировании VPP переключателя и заменил MAX232 двумя транзисторами, как показано ниже.





Файлы к статье
