Приемник FM на CXA1019



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Микросхема CXA1019 готовый биполярный монолитный FM / AM радиоприемник от Sony. Включает в себя радиочастотный усилитель, микшер, генератор, электронный контроль громкости, детектор и т.д. Мы будем использовать FM блок этой микросхемы. Питаться будет от 3 до 7В DC. Звук обеспечит 8 Ом динамик.

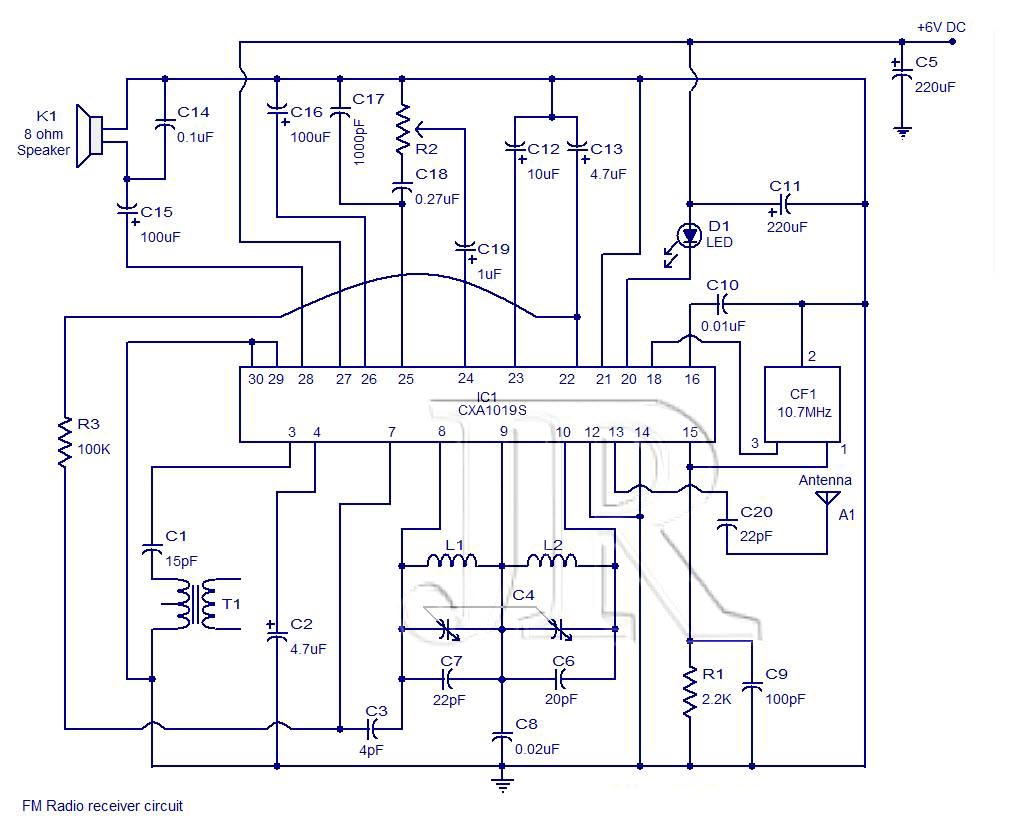

FM-приемник схема CXA1019





Катушки L1, L2 и конденсаторы С4, С6, С7, образуют контура для генератора микросхемы. С1 шунтирующий конденсатор переменного тока для R1. Конденсатор C16 предназначен для фильтрации пульсаций. LED D1 индикатор настройки. Выход встроенного детектора (24) соединен с входом (вывод 25) построен как AF каскад усилителя (через конденсатор С19, триммер R2 и конденсатор С18). R2 использован в качестве регулировки громкости, потому что он контролирует вход аудио усилительного каскада. C5 просто фильтр питания, в то время как C20 согласует (13) с антенной. Промежуточная выходная частота доступна на выводе 15, которую фильтруют 10 МГц керамическим фильтр. Конденсатор C2 служит для снижения шума от усилителя мощности внутри IC. Выход усилителя мощности составляет около 500 мВт. Конденсатор С1 и трансформатор Т1 связаны с дискриминатором схемы ЧМ внутри IC. Резистор R3 образует с конденсатором обратную связь АРУ. L1 состоит из 2,75 витков 22 SWG эмалированного медного провода намотанного на 5 мм оправке. L2 состоит из 3,75 витков 22 SWG эмалированного медного провода намотанного на той же 5 мм оправке. Т1 Трансформатор от любого FM. CF1 керамический фильтр 10.7 МГц FM. С4 30pF двухсекционный FM подстроечный конденсатор. K1 может быть 3W, 8 Ом динамик. A1 100см  штыревая антенна.
