Приемник для узкополосного FM приема



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Приемник для узкополосного FM приема может быть использован для получения ФСК, RTTY и пакетных сигналов в КВ диапазоне. Основная чувствительность приемника лежит  в области 1uV и может быть настроен на почти любой частотный диапазон от 100 кГц до 120 МГц.

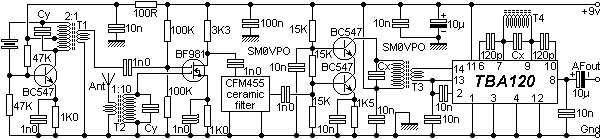

Хотя схема выглядит довольно сложно, повторяется действительно очень просто. Первый транзистор генератора включен таким образом, что он будет колебаться в любое время взаимодействия с кварцем. Их взаимодействие приведет в эксплуатацию VFO, но частота будет не очень стабильна. С Т2 сигнал идет в двойной затвор полевого транзистора, где происходит перемешивание. Фильтруется керамическим фильтром CFK455, усиливается следующими двумя транзисторами, для подключения к TBA120 (контакты 13 и 14), который делает все остальное. Обеспечивает AF выход, контактом 8. Все транзисторы NPN могут быть заменены практически любыми NPN, такие как 2N2222 и т.д.



В прототипе, T1 и T2 намотаны в соответствии со следующей таблицей:

Частота

Катушка

Основной

Нажатие

Вторичный

Су



13-19MHz

T1

11-витки

1-поворот

3-витки

33pF



13-19MHz

T2

11-витки

ни одной

2 оборота

33pF



19-27MHz

T1

11-витки

1-поворот

3-витки

15pF



19-27MHz

T2

11-витки

ни одной

1-поворот

15pF



26-35MHz

T1

11-витки

1-поворот

3-витки

8.2pf



26-35MHz

T2

11-витки

ни одной

1-поворот

8.2pf



33-43MHz

T1

7-витки

1-поворот

2-витки

6.8pf



33-43MHz

T2

7-витки

ни одной

1-поворот

6.8pf



100 МГц

T1

4-витки

1-поворот

2-витки

5.6pf



100 МГц

T2

4-витки

ни одной

1-поворот

5.6pf





Кварцевый генератор (BC547 + T1) будет колебаться на 2, 3, 5 или 7 гармонике кристалла. Поэтому 30MHz кристалл будет колебаться на 10 МГц, 20 МГц, 30 МГц, 50 МГц или 70 МГц. Необходимо просто правильно выбрать Су и T1 повороты. Поэтому частота приема при 455 кГц будет выше или ниже частоты гетеродина (напр., 10 МГц XTAL будет получать 29.545MHz или 30.455MHz Т1, настроенный на 3-й гармонике). Выберите T2 и настройте частоту Су, которую вы хотите получить. Кристалл сократит резонанс на основной  волны на 5 и 7 гармониках, но кристаллов, предназначенных для фундаментальной использования, не может колебаться в этих гармоник.

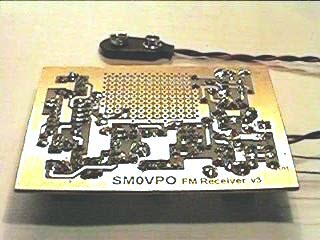

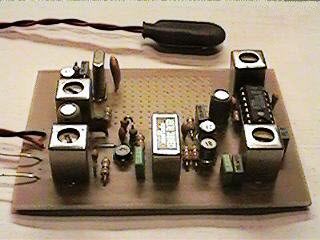

Вот фотография одного из первых основных прототипов





При настройке  отрегулируйте T3 и T4 до максимального шума, затем измерьте ток через резистор 100R, он должен быть 10mA. Отрегулируйте T2 до ухода сигнала. Он должен быть немного зашумленным. Теперь настройте T4 до максимально неискаженного принимаемого сигнала. Непрерывное отклонение FM не должно превышать примерно +/- 2 кГц с компонентами показанными на рисунке.
