Превращаем жесткий диск в динамик



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








В этом описании мы покажем как использовать жесткий диск в качестве динамической головки.



Hard Drive Speaker

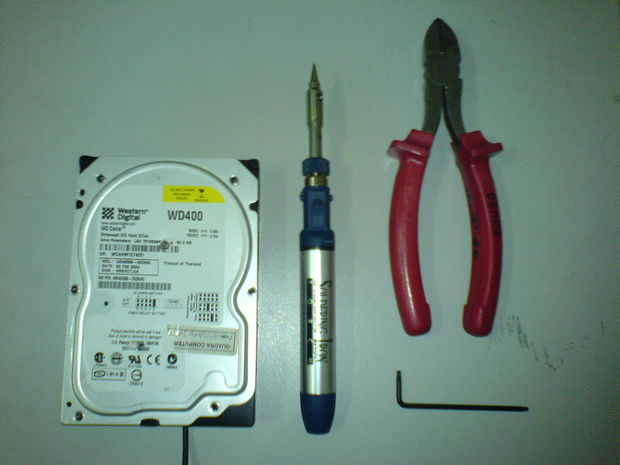

Элементы, необходимые для этого проекта:



Необходимые


1. Жесткий диск
2. Паяльник
3. Кусачки
4. Отвертка в зависимости от шляпок винтов вашего



Разбираем накопитель на жестком диске.

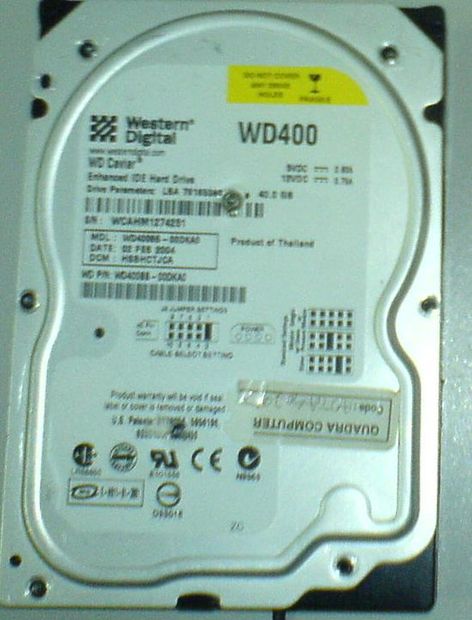

Разберите накопитель на жестком диске.



Отверните винты на крышке, не забывая что под наклейками могут быть спрятанные винты. Снимите крышку.. Удалите неодимовый магнит на верху.



Извлеките магнит на вершине.

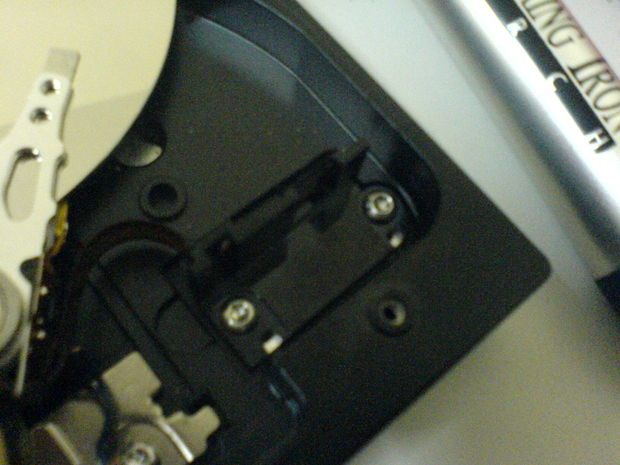

Сначала удалите винт, который удерживает его на месте и поднимите магнит медленно. Снимите замок считывающей головки.

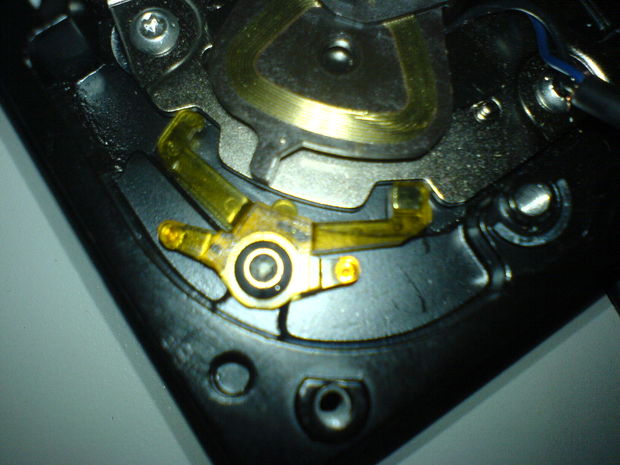

Снимите замок головы.



Снимите головку жесткого диска.



Снимите контактный разъем, поверните головку и поднимите ее прямо вверх (второй снимок).

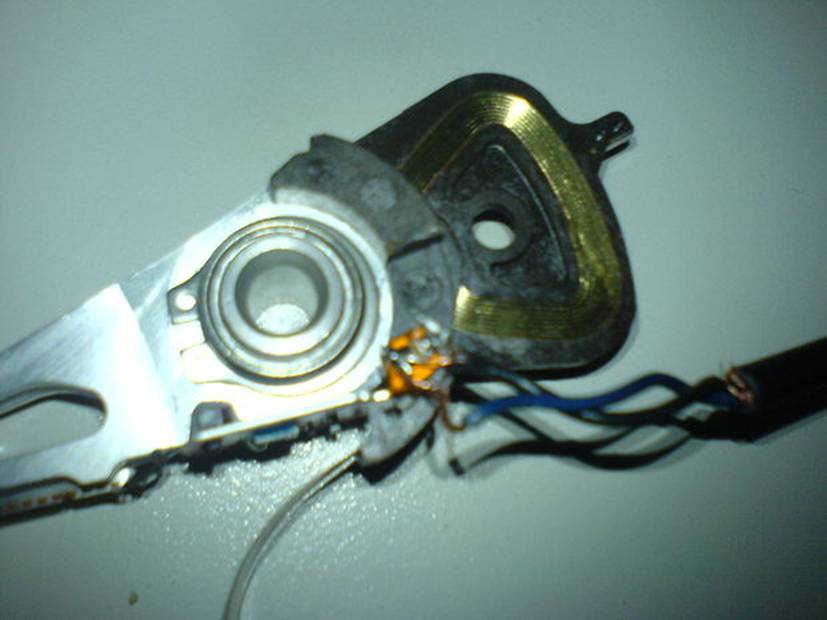

Припаяйте кусок длинного провода к клеммам, показанным на рисунке. (Жаль размыто изображение). Этот провод должен быть подключен к усилителю.

Примечание: Чем тоньше проволока, тем лучше, потому что тогда головка чтения / записи будет иметь достаточно места, чтобы свободно передвигаться.



Мотор шпинделя Hack.

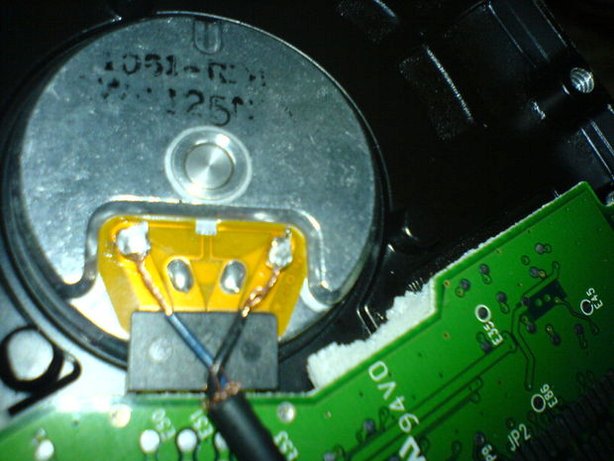

Подключите другой кусок длинного провода к мотору шпинделя (в нижней части HD). Этот шаг не является необходимым.



Сборка HD.



Сборка HD.

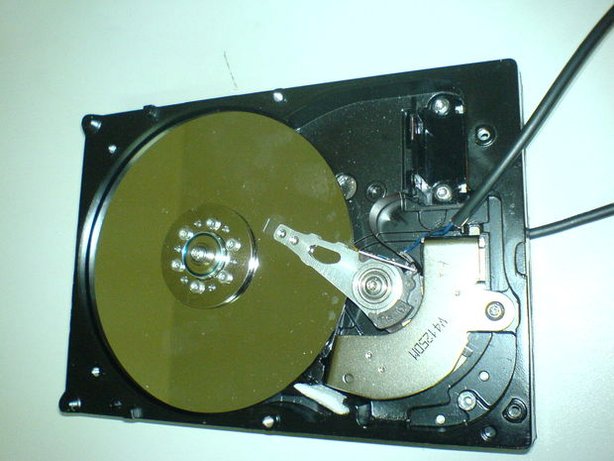

Теперь поместите все части вместе, за исключением замка головы и верхней крышки и не забудьте ввернуть головку чтения / записи обратно.

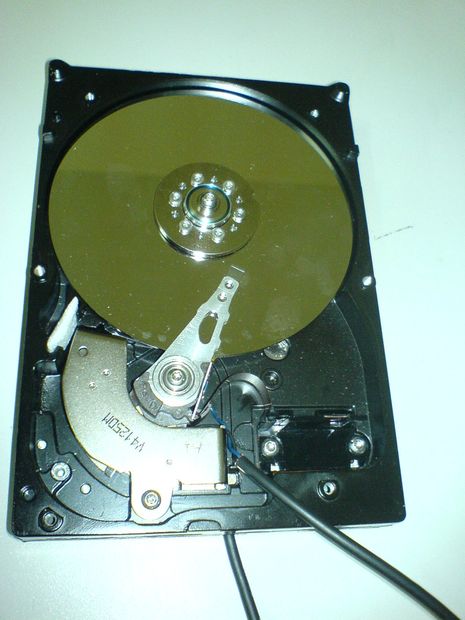

Завершено.

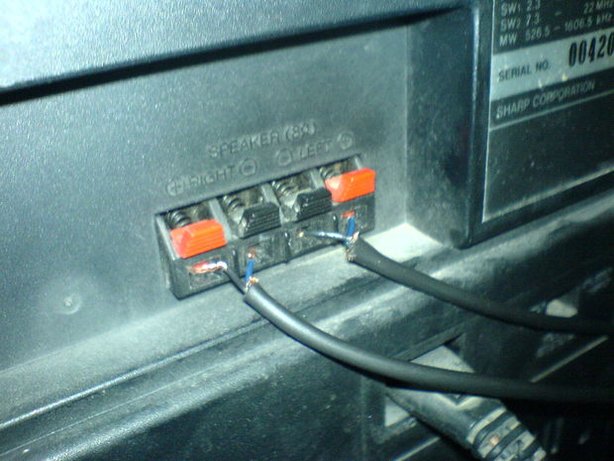

Подключите провода к усилителю  30w х 2  (максимум 60 w) и слушайте на здоровье музыку.
