Преобразователи на 220В 500W от 12V автомобильного аккумулятора

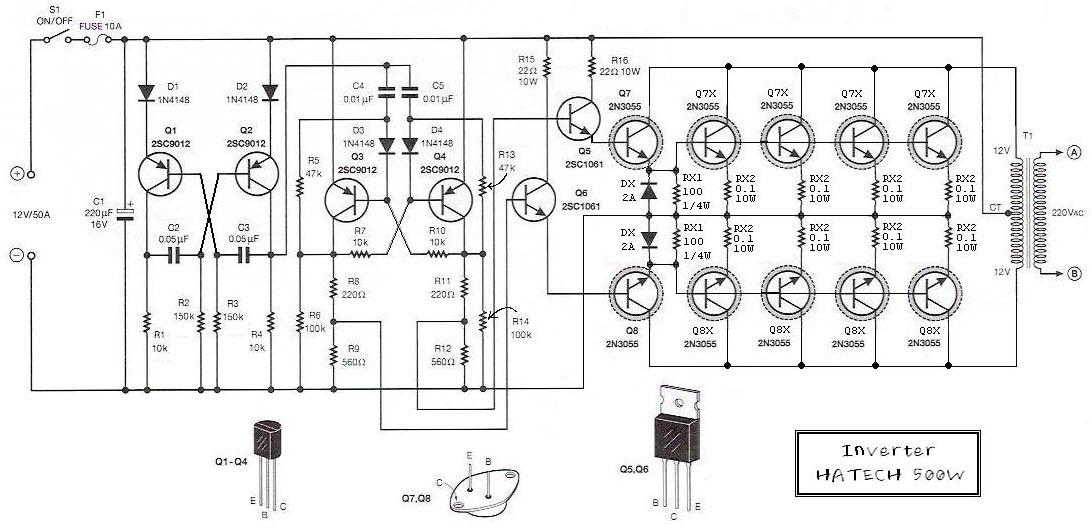

Вот простая, но мощная и стабильная схема преобразователя  12В автомобильного аккумулятора на 500W. Формирует выходной сигнал переменного тока частотой сети 50Hz и напряжение 220V. Схему легко сделать и главное, низкая стоимость комплектующих.



500W 12V - 220V



Используйте правильную трансформатор  и транзисторы должны удовлетворять заявленной мощности. Соответственно если устройство питается от  120V AC, то на выходе трансформатора 120В.



500W модифицированный преобразователь на 220В  от 12V автомобильного аккумулятора

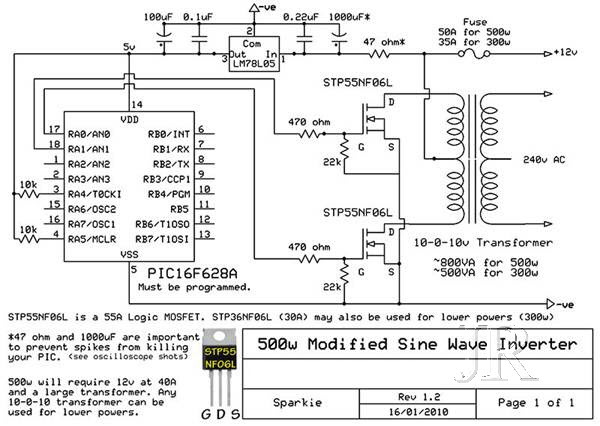

Первоначально я использовал 555 таймер и CD4017 десятичный счетчик для создания обновленной синусоиды. Перебрав варианты остановился на простом PIC микроконтроллере с его внутренним таймером.  Он ведь тоже будет производить стабильную частоту50Hz / 60Hz без необходимости двух микросхем.



500W модификация



Как видно схема очень проста. Для 220 вольтового  трансформатора должны быть использованы выводы напряжения 220В. Для 110V выходного напряжения использован трансформатора на 110В.
