LTC6990 представляет собой прецизионный кремниевый генератор с программируемым диапазоном частот от 488 Гц до 2 МГц. Он может использоваться как генератор с фиксированной частотой или напряжением (VCO). LTC6990 является частью семейства универсальных кремниевых устройств TimerBlox. Один резистор RSET программирует частоту внутреннего генератора генератора LTC6990. Выходная частота определяется этим ведущим генератором и внутренним делителем частоты NDIV, программируемым до восьми настроек от 1 до 128.

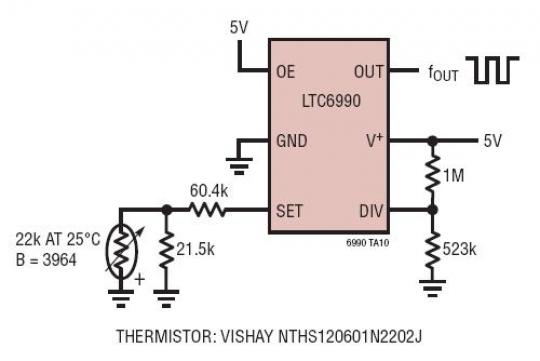

3% Линейность от -20 ° C (Fout = 20 кГц) до 75 ° C (Fout = 25 кГц)
Необязательно, второй резистор на входе SET обеспечивает линейное управление напряжением выходной частоты и может использоваться для частотной модуляции , Узкий или широкий диапазон настройки VCO можно настроить с помощью соответствующего выбора двух резисторов. LTC6990 включает функцию разрешения, которая синхронизирована с ведущим генератором, чтобы обеспечить чистые выходные импульсы без сбоев. Выключенный выход может быть настроен на высокий импеданс или принудительный низкий уровень.
