Преобразователь COM-LPT





Этот конвертер может помочь, если есть только последовательный порт на персональном компьютере, в то время как принтер или другое оборудование нуждается в параллельный порте Centronics. Он преобразует последовательный сигнал 2400 бод, в параллельный сигнал.

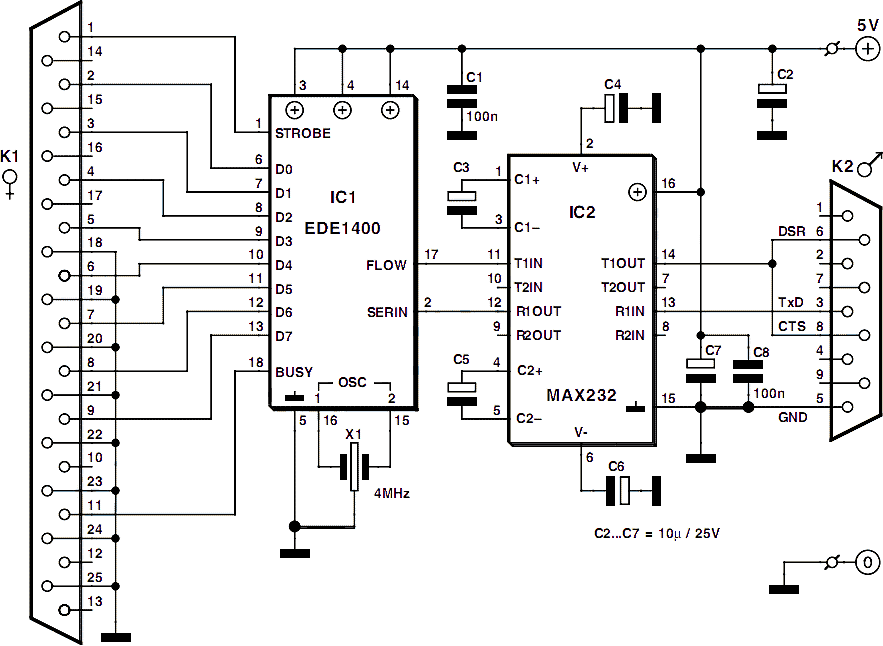

В последовательном порте используются TxD линия контакт 3, CTS линия контакт 8 и DSR линия контакт 6 (см схему). Сигналы CTS и DSR объединены.



Адаптация TTL в RS232 происходит с помощью MAX232. Этот интегрированный преобразователь уровня, переводит сигналы одного источника + 5В в симметричные ± 12В.









Последовательно-параллельное преобразование осуществляется IC1. Это, по сути запрограммированный микроконтроллер, который производит совместимый с Centronics 2400 бод сигнал, от последовательного (восемь битов данных, без контроля четности, один стоп бит). Генерирует необходимые управляющие сигналы.



Если есть задержка в порту Centronics, RS232 может быть остановлен с помощью сигнала потока (контакт 17). Это гарантирует, что никакие данные не теряются. Контроллер нуждается в 4 МГц керамический резонаторе X1.
