Преобразователь 9 Вольт 2 А и преобразователь на 1,3В

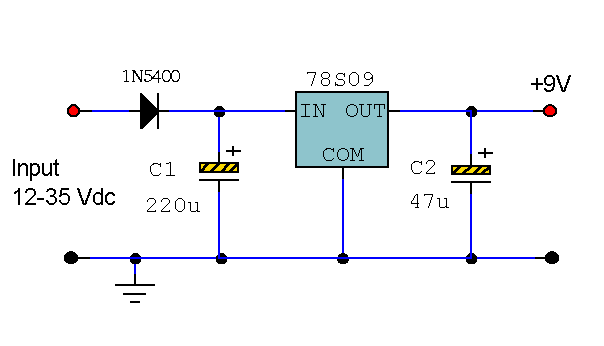

Вся работа делается регулятором 78S09 . Он может обеспечить ток до 2 А,  сохраняет низкий
уровень шума и  стабильную мощность.




Схема будет работать без дополнительных компонентов, но для защиты от обратной полярности на входе вставляем диод 1N5400. Дополнительное сглаживание производится конденсатором С1. Выходной каскад включает C2 для дополнительной фильтрации.

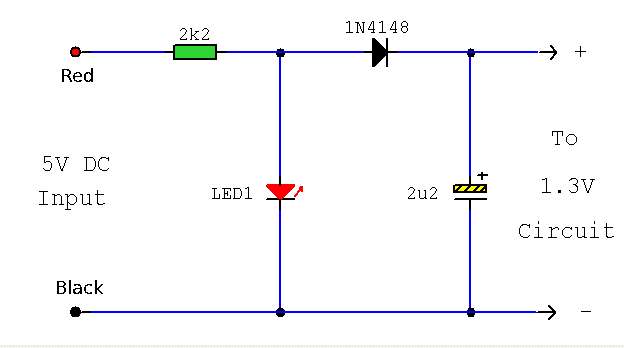

1.3 Вольт источник питания

Этот источник питания замена 1.3V элементов или других небольших батарей. Он имеет множество применений. Я использую эту схему в моем компьютере для питания на передней панели мультиадаптера имеющего цифровой термометр.




Устройство берет питание от ПК. Разъемы питания имеют цветовую маркировку проводов: красный и черный 5В, черный и желтый 12В. Протекает большой ток, поэтому необходимо встроить предохранитель 100 мА. Красный светодиод оповещает о подаче 1.3V.
