Преобразование RCA в CAT5



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Хотите, чтобы ваши игровые консоли или проигрыватели DVD находились далеко от вашего телевизора? Может быть, немного ближе к кушетке, поэтому вам не нужно вставать, чтобы сменить DVD, PS2, Xbox. Преобразуя кабель RCA в кабель CAT5 (Ethernet), вы можете легко перемещать все ваши консоли в любой уголок комнаты. Кабель CAT5 намного дешевле, чем кабели RCA. Это также хорошо подходит для постоянной установки, так как CAT 5 намного проще прокладывать через стены, чем пучок кабелей RCA.

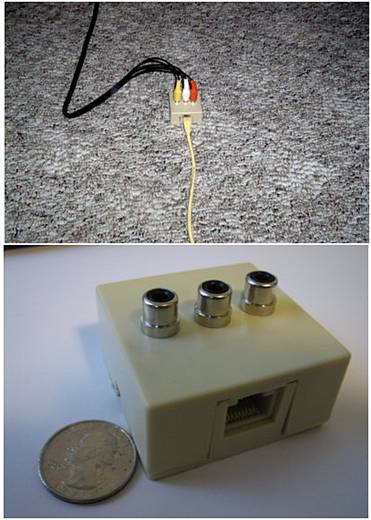

Коробка CAT5 с 3 гнездами RCA сверху



Что вам нужно



2 CAT5 Project box (также известный как Jack для поверхностного монтажа)

6 разъемов RCA

Запасной провод, предпочтительно малый и многожильный (2 фута более чем достаточно)

Паяльник (около 25 Вт в порядке)

Припой (конечно)

Эпоксидная смола (необязательно)

Dremel (все, что может разрезать гладкие отверстия в пластике, диаметром около пол дюйма)



Блок CAT5 предназначен для установки кабелей на CAT5. Вот грубый рисунок того, как он выглядит внутри. 8 проводов, идущих от гнезда CAT5, подключаются к 8 различным винтовым штырям. 4 витых пары проводов составляют кабель CAT5. Кабели RCA имеют два провода.



Вот разбивка шагов



1. Откройте коробку CAT 5 и отвинтите 6 винтов (или 2 на разъем RCA, который вы хотите подключить.

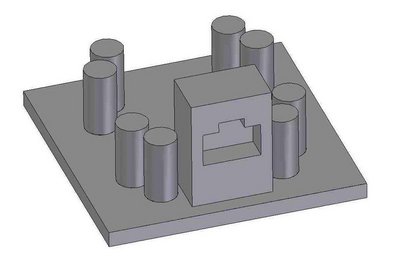

Внутри коробки CAT5 с 8 винтовыми стойками


2. Закрепите 6 проводов примерно на дюйм или 2 в длину.

3. Разместите, где вы хотите гнезда.

4. Отсоедините отверстия для каждого гнезда RCA. Постарайтесь сделать это как можно ближе.

5. На гнезде RCA должна быть гайка и шайба, отвинтите ее и установите гнезда в отверстие и закрепите их шайбой и гайкой.

6. Припаяйте провода к используемым и заземленным гнездам RCA.

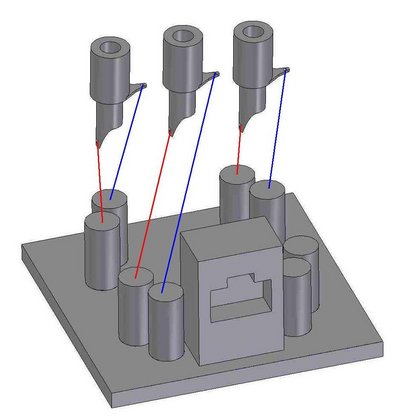

Внутри коробки CAT5 с 8 винтовыми стойками



7. Возможно, вы захотите нанести эпоксидный штепсель на место прямо сейчас. Я сделал это позже. Но только делайте это, если вы уверены, что вам не нужно их вынимать.

8. Оберните облуженые провода вокруг  винтов.

9. Соедините крышки и коробки, убедившись что собрано правильно.

10. Просто подключите свои красные белые и желтые шнуры RCA от PS2 Xbox, между двумя коробками и кабелем RCA (красный желтый белый в телевизор).

Несколько замечаний: если он не работает в первый раз, гнездо может замыкаться из-за ограниченного пространства в коробке.
