Предварительный усилитель SW RF



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Радиочастотный усилитель для усиления приема в КВ. Диапазон частот приблизительно 5-20 МГц. Проблема с усилением слабых радиосигналов заключается в том, что вы также усиливаете шум. То, что вы можете получить, зависит от того, сколько фонового шума присутствует, будь то вмешательство человека или статичность. В этой конструкции радиочастотный сигнал сначала встречается резистивным аттенюатором, это необходимо, так как сильные сигналы могут в противном случае перегружать ваш ресивер.

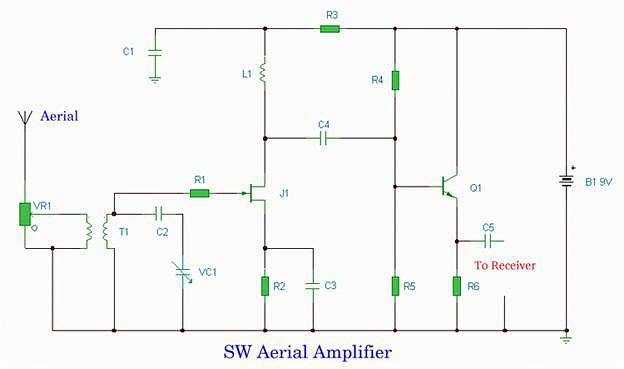

Схема радиочастотного предусилителя




Трансформатор T1 находится на ферритовой петле диаметром 1 дюйм. Первичная (сторона антенны) - 2 витка 22-проводного провода. Вторичный - 4 витка 22-проводного провода. 4 витка расположены на расстоянии примерно половины окружности катушек. Приблизительная индуктивность вторичной составляющей равна 20uH. Для покрытия от 5 до 20 МГц требуется настройка конденсатора от около 3 пФ до 200 пФ. Стандартный конденсатор 400 или 500pF (полная сетка) можно использовать, включив в вышеуказанные Конденсаторы конденсатор серии C2. Конденсаторы последовательно ведут себя так же, как резисторы параллельно. Наименьшая емкость меньше, чем наименьший конденсатор в серии и самое высокое значение также меньше, чем самая высокая емкость. С конденсатором 220pF для C2 и 500pF переменным конденсатором (который настраивается до 5pF) эффективная емкость настраивает 143pF примерно на 4.8pF. Это примерно верно и не критично, так как усиление FET будет усиливать частоты вне диапазона настроенных схем. 2N3819 FET работает в общем источнике. Базовый резистор R1 серии включен для выравнивания отклика, поэтому импеданс источника внутреннего затвора увеличивается на R1 на более высоких частотах. Контур стока включает в себя дроссель 2,5 мГн. Также можно использовать 4.7mH. Поскольку коэффициент Q этих катушек высок, вводится последовательный резистор R3 для выравнивания отклика. Частотный отклик показан ниже, рассчитанный с шагом 10% VC1:





Выходной импеданс от FET высок, поэтому буферизуется BC108C в режиме повторителя эмиттера. Ток утечки составляет около 3 мА от 9-вольтовой батареи. Как и в любой радиочастотной цепи, схема чувствительна к шуму и помехам. Металлический или алюминиевый ящик был бы хорошим выбором для этого проекта. Однако на моем надежном макете эта схема хорошо сформировалась, и слабые сигналы были усилены.




Список деталей:

R1 100k
R2 1k
R3 330
R4 47k
R5 68k
R6 4.7k
VR1 4.7k

C1 100 н
C2 220p
C3 100n
C4 1n
C5 10n
VC1 500pF

L1 2,5 м

J1 2N3819
Q1 BC108B
