Предварительный делитель частоты



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

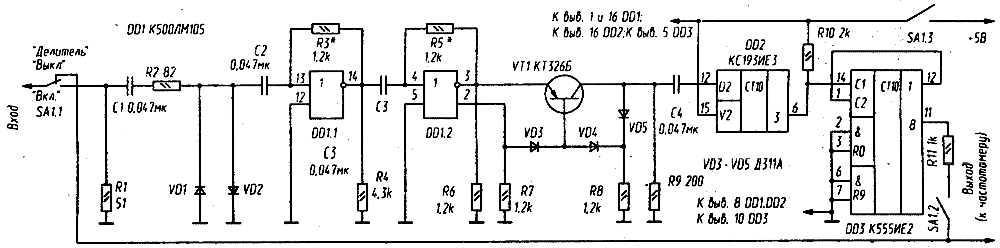

Частотомеры, выполненные в КМОП-технике, имеют существенный недостаток - предельная частота измерения не превышает в них, как правило, нескольких мегагерц. Делитель частоты, принципиальная схема которого приведена на рис.



позволит значительно расширить частотный диапазон таких частотомеров.
На ЭСЛ-элементах DD1.1, DD1.2, переведенных в линейный режим работы резисторами R3 и R5, и транзисторе VT1 собран широкополосный   усилитель-ограничитель (в ограничителе -диоды VD1, VD2) с коэффициентом усиления около 36. Делитель частоты выполнен на двух быстродействующих десятичных счетчиках DD2 (ЭСЛ) и DD3 (ТТЛ).
Форсированный запуск транзистора VT1 по базе и эмиттеру увеличивает крутизну фронтов низкочастотных сигналов и компенсирует спад усиления в DD1.1, DD1.2, начинающийся с 130... 150 МГц.
Цепь питания каждой микросхемы должна быть заблокирована конденсатором емкостью 0,047 мкФ (на схеме не показаны).
В делителе можно применять любые резисторы и конденсаторы. Их номиналы могут отличаться от указанных на схеме на 20%. Переключатель SA1 - П2К.
Диоды должны быть германиевыми: вместо Д9Б подойдут любые из Д9, а также Д18, Д20, ГД507А; вместо ДЗ11 - ДЗ12 и ДЗ10. Транзистор КТЗ26Б может быть заменен на КТЗ26БМ или любым из КТ337, КТ347, КТЗ6З, КТЗ109.
В усилителе-ограничителе можно использовать микросхемы К500ЛМ101, К500ЛМ102, К500ЛМ109.
Наладка делителя сводится к подбору резисторов R3 и R5. Подав на частотомер синусоидальный сигнал с частотой 1 МГц, амплитудой 100 мВ и контролируя сигналы на выходах элементов DD1.1, DD1.2 осциллографом, добиваются симметричного их ограничения.
Сопротивление резистора R1 должно быть равно волновому сопротивлению подводящего кабеля.



Основные параметры делителя


Коэффициент деления.......................................................................... 1:100
Полоса частот .......................................................................... 0,5...250 МГц
Чувствительность................................................................................... 30 мВ
Входное сопротивление................................................................... 50; 75 Ом
Напряжение питания.......................................................................... 4,2...5,8 В
Потребляемый ток................................................................................ 47 мА
