Предварительные усилители и УМЗЧ на STK401-040 (25W RMS х 2)



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Аппарат был разработан, чтобы справиться с подключением большинства современных источников музыкальная программ (проигрыватели компакт-дисков, магнитофоны, плееры, компьютерные аудио выходы, тюнеры и др) .


Аудио предусилитель с TONE CONTROL


Чтобы получить очень высокий входной запас от перегрузки звукового усилителя, регулятор громкости был помещен на входе предусилителя.

Детали:

R1 = 220K 1 / 4W
R2 = 100K 1 / 4W
R3 = 2K7 1 / 4W
R4, R5 = 8K2 1 / 4W
R6 = 4K7 1 / 4W
R7, R8, R13 = 2k2 1 / 4W
R9 = 2M2 1 / 4W
R10, R11 = 47K 1 / 4W
R12 = 33K 1 / 4W
R14 = 470R 1 / 4W
R15 = 10K 1 / 4W
R16 = 3K3 1 / 4W

C1, C2, C9 = 470nF 63V
С3, С4 = 47nF 63V
C5, C6 = 6n8 63V
C7 = 10 мкФ 63V
C8, С10 = 22μF 25V
C11 = 470μF 25V
Q1, Q3 = BC550C 45V 100mA

Q2 = 2N3819 N-канальный полевой транзистор общего назначения

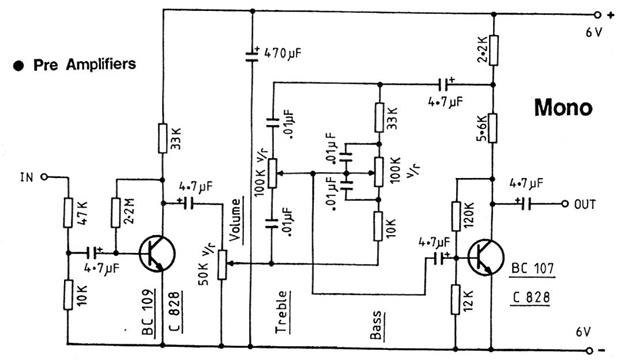

Предварительный усилитель на 2 транзисторах





Тоновое управление басовых частот.



Стерео аудио усилитель мощности на STK401-040 (25W RMS х 2)
