Предусилитель стерео с использованием LA3161 от SANYO





LA3161-интегрированный 2-канальный предварительный усилитель. Предназначен для применения в стерео УМЗЧ. В LA3161 имеется встроенный регулятор напряжения, который играет большую роль в улучшении качества звучания. Микросхема для нормальной работы требует минимальное количество внешних деталей. Предварительный усилитель имеет  низкий уровень шума. LA3161 имеет высокое входное сопротивление (около 100) и выпускается в 8-pin корпусе.



Характеристики комплекта на основе LA3161 IC от SANYO.




Питание - 9 ~ 12 В постоянного тока 20 мА

Выходная мощность - 200 мВт

Входное сопротивление - 100 кОм, Сопротивление нагрузки - 10 кОм

Низкий уровень шума, с регулятором напряжения на чипе

Berg контакты для подключения питания, входа и выхода

Power-On светодиодный индикатор

Четыре монтажных отверстия 3,2 мм каждый

PCB размеры 51 мм х 54 мм





Принципиальная схема



Детали устройства

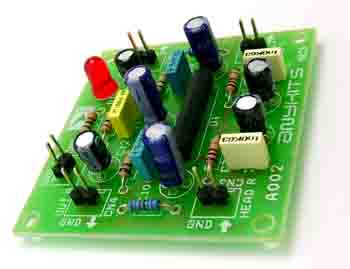

Печатная плата
