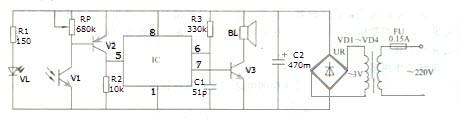

Когда датчик газа не обнаруживает дыма, способность к облучению V1 слаба из-за отсутствия инфракрасного света VL. V2 затем отключается, и IC не работает, BL не производит звука. Когда датчик обнаруживает дым, дым будет оказывать сильное влияние рассеяния на инфракрасный свет, посылаемый VL,
поэтому V1 поглотит свет и будет иметь больший рабочий ток, что приведет к подключению V2 и IC. Его 7-контактный будет выводить звуковой сигнал, а BLwill makea предупреждает звук No Smoking! после усиления сигнала на V3.
Еще одна схема

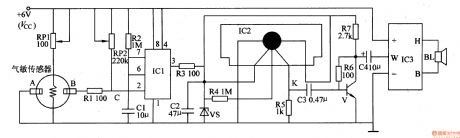

Когда датчик газа не обнаруживает дыма, значение сопротивления между A и B велико, а 2-й вывод IC1 имеет высокий уровень, 3-контактный выход низкого уровня. Тогда цепь звукового генератора и схема усиления мощности звука не работают, поэтому BL не звучит. Когда датчик газа обнаруживает дым, значение сопротивления между А и В становится малым, понижая напряжение 2-контактного штыря IC1. Когда напряжение уменьшается при VCC / 3, моностабильный триггер меняет направление, изменяя напряжение 3-х контактного разъема IC1 с низкого уровня на высокий уровень.
Высокий уровень может генерировать напряжение постоянного тока 4,2 В, которое будет отправлено на интегральную микросхему IC2. IC2 начинает работать и выводит звуковой сигнал, который может продвигать BL, чтобы предупредить звук No Smoking, пожалуйста!
