Предохранитель для USB





Жизнь в 21-м веке будет невыносима без к примеру, USB- бесценного инструмента современных устройств. Поэтому при частом использовании необходима некоторая форма ограничения тока или предохранитель для предотвращения повреждения материнской платы. MAX1562 показанная на рисунке 1, одиночный коммутатор питания, способный питать до 8 портов 4 А током. Приборы работают от входного напряжения от 4 до 5.5 В, имеют ток потребления всего 40 мкА, а в дежурном режиме – 3 мкА. Схема автоматического сброса приборов MAX1562/MAX1562H/MAX1563 размыкает ключи питания при обнаружении КЗ на выходе, что позволяет защитить системный источник питания. На рисунке 2 показана схема подключения.

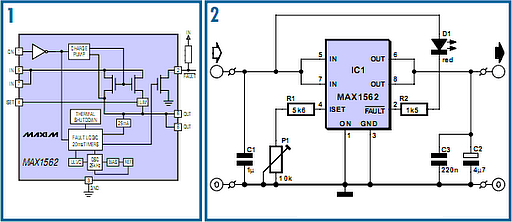

Предохранитель для USB. Схема

 Принципиальная схема


При пропадании КЗ на выходе приборы автоматически перезапускаются. функция гашения ошибок дает возможность схеме игнорировать мгновенные дефекты (например, дефекты, вызванные "горячим" подключением емкостной нагрузки), предотвращая появление сигналов ложной тревоги. Кроме того, эта функция позволяет избежать появления ложных сигналов ошибки при подключении питаемыми приборами нагрузки.

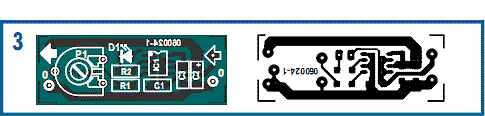

Предохранитель для USB. Компоновка и печатный монтаж

Компоновка и печатный монтаж


Резистор 5.6k вместе с 10k дают регулируемый предел тока между 1.097 и 3.057 А. Этот диапазон должен быть достаточным для большинства применений. Увеличение сопротивления снижает уровень ограничения тока. Любое прерывистое соединение (вызванной грязная дорожка и т.д.) выключит MAX1562 содержит тепловой выключатель, который отключает выход, когда температура кристалла превышает 160 градусов C.

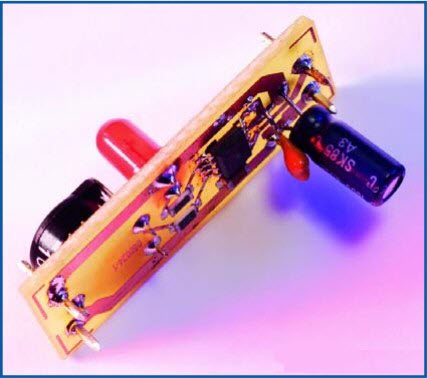

Предохранитель для USB


Готовое устройство




Список компонентов


Резисторы
R1 = 5k6 (SMD 1206)
R2 = 1K5 (SMD 1206)
Р1 = 10к
Конденсаторы
С1 = 1 мкФ (SMD 1206)
С2 = 10 В 4μF7, тантал
С3 = 220nF (SMD 1206)
Полупроводники
D1 = светодиод, низкий ток
IC1 = MAX1562ESA



Автор: Андреас Кёлер
