Прецизионный генератор и метроном



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Прецизионный генератор частоты от 1 до 999 Гц . Прецизионный метроном от 1 до 999 ударов в минуту.  CMOS IC1 и IC2B quad AND gate образуют кварцевый генератор 2.4576 МГц плюс разделитель 2400 раз. IC3A обеспечивает дальнейшее деление на 16, обеспечивая стабильную частотную квадратную волну с частотой 64 Гц. Эта частота умножается (с помощью Phase Locked Loop IC5, двухфазного делителя IC4 и 4-битного бинарного делителя IC3B) на число, заданное тремя миниатюрными переключателями SW1, SW2 и SW3 с миниатюрными BCD: единицами, десятками и сотнями соответственно.Подключение с помощью SW5, базы Q1 к выводу 2 IC6, мы получаем (после 64-кратного деления) ту же частоту, заданную переключателями с высокой точностью до герца, и нет необходимости в индикаторе масштаба.

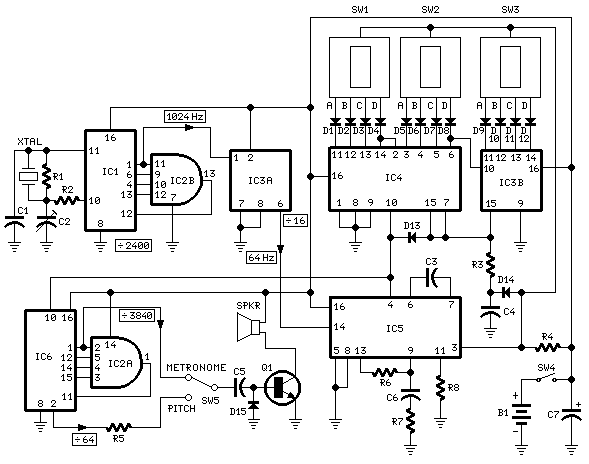

Электрическая схема генератора метронома

Принципиальная электрическая схема:



Детали:



R1__________1M 1 / 4W Резистор
R2_________22K 1 / 4W Резистор
R3__________6K8 1 / 4W Резистор
R4__________4K7 1 / 4W Резистор
R5_________47K 1 / 4W Резистор
R6________100K 1 / 4W Резистор
R7_________39K 1 / 4W Резистор
R8_________12K 1 / 4W Резистор
C1_________47pF 63V Керамический конденсатор
C2 _______ 2-22pF 63V Керамический триммер
C3________470pF 63V Керамический конденсатор
C4_________10pF 63V Керамический конденсатор
C5________100nF 63V Полиэфирный конденсатор
C6________220nF 63V Полиэфирный конденсатор
C7 _________ 22μF 25V Электролитический конденсатор
D1-D15 ___ 1N4148 75V 150mA Диоды
IC1________4060 14 ступенчатый счетчик пульсаций и генератор IC
IC2________4082 Двойной 4 входной И ИИ IC
IC3________4520 Двойной бинарный счетчик IC
IC4________4518 Двойной BCD
IC6________4040 Микросхема с фазовой автоподстройкой
IC6________4040 12 ступенчатый счетчик пульсаций IC
Q1________BC337 45V 800mA NPN Транзистор
XTAL ______ 2.4576 МГц Миниатюрный кварцевый кристалл
SW1__________BCD Миниатюрный переключатель
SW2__________BCD Миниатюрный переключатель
SW3__________BCD Миниатюрный переключатель
SW4_________SPST Переключатель ползунк (вкл.)
SW5_________SPDT Переключатель слайдер (метроном-шаг)
SPKR_______8 Ом, 50 мм.  Громкоговоритель
B1_________9V
PP3 Зажим аккумулятора для аккумулятора 9 В PP3



Регулировка громкости генератора делается резистором R5 обрезки. Точно так же, когда SW5 установлен на метроном, маленький громкоговоритель воспроизводит частоту, заданную переключателями с маховичком, но разделенную на 3840, таким образом получая бит (звук) в минуту.
