Праздничный светодиодный дисплей (вариант 1)



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Эта схема содержит 172 светодиода, которые используются для отображения слово за словом в течение одной секунды, а затем отображает целое сообщение в течение четырех секунд.  Построен на легко доступных и недорогих компонентах. Расположение светодиодов от LED1 до LED11 используется для отображения «H», как показано на рис. 1. Аноды от LED1 до LED11 подключены к точке A, а катоды этих светодиодов подключены к точке B. Аналогично, буква «A» построена с использованием светодиодов LED12 - LED21. Все аноды LED12 - LED21 подключены к точке A, а катоды этих светодиодов подключены к резистору R8 (не показано на принципиальной схеме). Другие буквы / слова также могут быть легко скомпонованы, чтобы сделать нужное предложение.

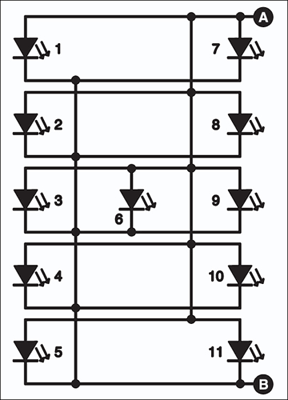

рис 1: расположение светодиодов для буквы «H»



Источник питания для схемы отображения сообщений (рис.2) содержит понижающий трансформатор 0-9 В, 2 А (X1), мостовой выпрямитель, содержащий диоды D1-D4 и конденсаторный фильтр (С1). IC 7806 (IC1) обеспечивает регулируемый постоянный ток 6 В для схемы индикации, содержащей таймер 555 (IC2) и счетчик детекции CD4017 (IC3). Нестабильный мультивибратор IC2, производит тактовые импульсы 1 Гц на выходном выводе 3. Этот выход подключается к тактовому выводу (контакт 14) счетчика декады.



Схема светодиодного дисплея сообщений

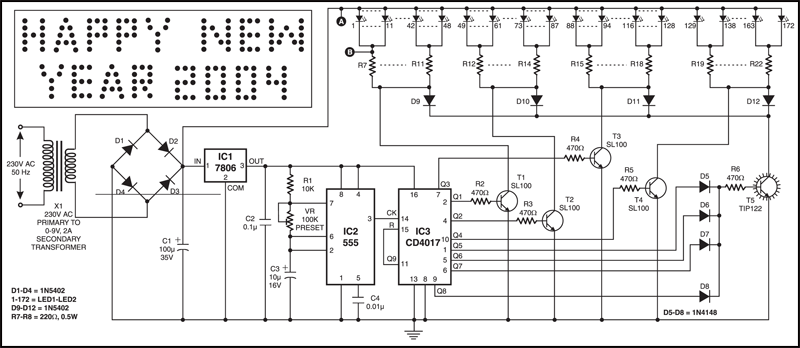

рис. 2: Схема светодиодного дисплея сообщений



Выход IC3 увеличивается на один счет каждую секунду (в зависимости от периода времени нестабильного мультивибратора IC2). Когда Q1 выход IC3 высок, транзистор T1 проводит, и ток протекает через LED1 через LED48 через резисторы R7-R11. Теперь слово «HAPPY», построенное вокруг LED1 через LED48, отображается на плате расположения светодиодов. Когда Q2 выход IC3 высок, транзистор T2 проводит, и ток протекает через LED49 через LED87 через резисторы R12-R14. Теперь на плате расположения светодиодов отображается слово «NEW». Опять же, когда выход Q3 высок, транзистор T3 проводит, и ток протекает через LED88 через LED128 через резисторы R15-R18. Теперь слово «ГОД» отображается на плате светодиодного устройства. Аналогично, когда выход Q4 становится высоким, транзистор T4 проводит, и ток протекает через LED129 через LED172 через резисторы R19-R22. Теперь цифры «2004» отображаются на плате светодиода. В течение всего периода, когда выход Q5, Q6, Q7 или Q8 выходит на высокий уровень, транзистор T5 проводит ток, а ток протекает через все светодиоды через диоды D9-D12 и резисторы R7-R22. Теперь полное сообщение «HAPPY NEW YEAR 2004» отображается на светодиодной схеме в течение четырех секунд.

Таким образом, дисплейная панель отображает «HAPPY», «NEW», «YEAR» и «2004» один за другим каждую секунду. После этого на 4 секунды появляется сообщение «HAPPY NEW YEAR 2004» (поскольку Q5 - Q8 подключены к резистору R6 через диоды D5 - D8). На следующем выходном такте вход Q9 идет высоко, а IC3 сбрасывается, и дисплей выключается на одну секунду. После этого цикл повторяется.
