Построение маломощных усилителей






Для того чтобы создать неинвертирующий усилитель с большим коэффициентом усиления можно соединить каскадно два инвертирующих усилителя но для использования, в этом случае, схемы из предыдущей статьи необходимо пересчитать сопротивления резисторов делителя задающего положение рабочей точки транзистора. В схеме из предыдущей статьи рабочая точка находилась посередине нагрузочной характеристики. Сдвинем рабочую точку вниз по нагрузочной прямой так чтобы напряжение Uкэ, при отсутствии сигнала на входе, было максимальным.

Двухкаскадный усилитель постоянного тока.

Выходные характеристики, нагрузочная прямая и рабочая точка



Рисунок 1 - Выходные характеристики, нагрузочная прямая и рабочая точка


 Если на вход подать сигнал то рабочая точка сдвинется вверх по нагрузочной прямой и напряжение Uкэ уменьшится следовательно уменьшится и напряжение на выходе так как Uкэ это и выходное напряжение. Если выход одного такого усилителя подключить ко входу другого такого же то уменьшение напряжения на выходе первого будет создавать увеличение напряжения на выходе второго. Выберем напряжение Uбэ так чтобы ток базы был равен нулю и   транзистор был закрыт.

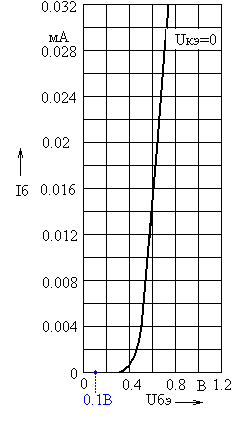

Входная характеристика транзистора кт315Б для схемы с ОЭ

Рисунок 2 - Входная характеристика транзистора кт315Б для схемы с ОЭ Из входной характеристики видно что при Uбэ=0.1В ток базы будет равен нулю даже если Uкэ=0В. Выберем Uбэ=0.1В.

Схема инвертирующего усилителя

Рисунок 3 - Схема инвертирующего усилителя

Напряжение на выходе, на самом деле, будет немного меньше напряжения питания так как закрытый транзистор обладает небольшой проводимостью. Выберем ток делителя таким же как и в схеме из предыдущей статьи Iд=0.09мА. Рассчитаем сопротивления резисторов делителя (приняв Iд1=Iд2=Iд=0.09мА=0.00009А):



Подберем сопротивления резисторов из стандартного ряда сопротивлений (или подберем резисторы из имеющихся с ближайшими значениями сопротивлений):

Rд1=56кОм, Rд2=1,5кОм. Составим схему с каскадным соединением усилителей:

Схема двухкаскадного усилителя постоянного тока

Рисунок 4 - Схема двухкаскадного усилителя постоянного тока Напряжение на выходе усилителя без сигнала на его входе близко к нулю:

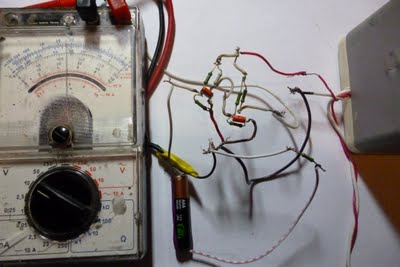

Если подсоединить ко входу усилителя гальванический элемент (батарейку) с напряжением 0.8В, через резистор, то напряжение на выходе усилителя увеличится до 5В.


Схема производит усиление сигнала без инверсии.

Другая схема двухкаскадного усилителя

Как было выяснено, схема приведенная выше не производит усиление если напряжение на входе меньше 0.6В, если больше 0.6В но меньше 5В то усиление происходит до 5В (возможно схема работает только в очень узком диапазоне входных напряжений около 0.6В), поэтому она была немного изменена:

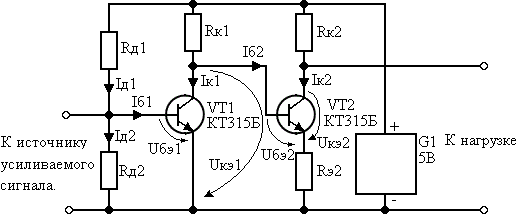

Рисунок 5 - Схема двухкаскадного усилителя постоянного напряжения

Выберем ток базы:

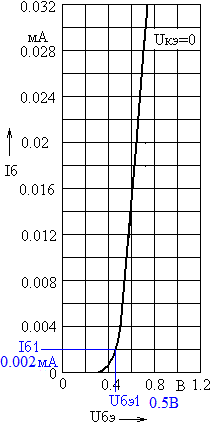

используя входную характеристику:

Рисунок 6

Выберем ток Iд1 в 10 раз больше тока базы:

Рассчитаем, по первому закону Кирхгофа, ток Iд2:

Напряжение Uбэ1 найдено из входной характеристики (рисунок 6) по току базы Iб1:

Рассчитаем, по закону Ома, сопротивление резистора Rд2 и подберем подходящее из стандартного ряда:

Рассчитаем сопротивление резистора Rд1:

Найдем ток коллектора транзистора VT1:

h21э=120 - коэффициент передачи тока транзистора в схеме с общим эмиттером.
Найдем напряжение Uкэ1:

Rк1=1000Ом - сопротивление резистора в Rк1 (как в предыдущей схеме).

Выберем напряжение на выходе:

Рассчитаем ток коллектора транзистора VT2:

Uп=5В - напряжение питания.
Найдем ток базы второго транзистора (VT2):

Из входной характеристики:


Рисунок 7

найдем напряжение Uбэ2:

Найдем напряжение на резисторе Rэ2:

По закону Ома, найдем сопротивление резистора Rэ2:

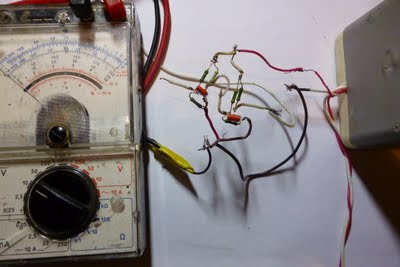

Ниже приведены фотографии собранного усилителя.

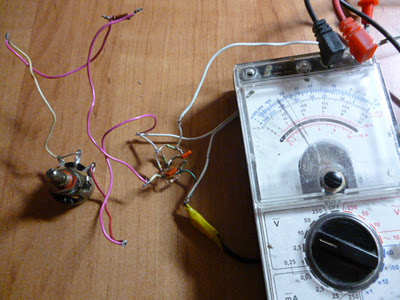

Измерение напряжения на выходе:

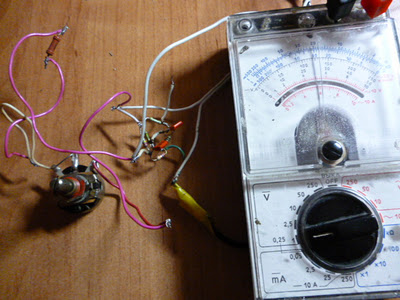

Измерение напряжения на входе:


Напряжение на вход подавалось с источника питания через резисторы.
Было проведено три измерения, результаты занесены в таблицу:


Uвх - напряжение на входе, Uвых - напряжение на выходе, KU - коэффициент усиления по напряжению. Из таблицы видно что коэффициент усиления по напряжению увеличивается при увеличении напряжения на входе, но возможно и такому усилителю найдется применение.

Усилитель постоянного тока на кт315.

На рисунке 1 представлена схема инвертирующего усилителя постоянного тока, транзистор включен по схеме с общим эмиттером:

Схема усилителя постоянного тока на КТ315Б

Рисунок 1 - Схема усилителя постоянного тока на КТ315Б.

Рассмотрим расчёт элементов схемы. Допустим схема питается от источника с напряжением 5В (это может быть например сетевой адаптер), выберем ток коллектора Iк транзистора VT1 таким чтобы он не превышал предельно допустимого тока для выбранного транзистора (для КТ315Б максимальный ток коллектора Ikmax=100мА). Выберем Iк=5мА. Для расчёта сопротивления резистора Rк поделим напряжение питания Uп на ток коллектора:


Если сопротивление не попадает в стандартный ряд сопротивлений то нужно подобрать ближайшее значение и пересчитать ток коллектора.  На семействе выходных вольт амперных характеристик построим нагрузочную прямую по точкам Uп и Iк (показана красным цветом). На нагрузочной прямой выберем рабочую точку (показана синим цветом) по середине.

Выходные ВАХ, нагрузочная прямая и рабочая точка

Рисунок 2 - Выходные ВАХ, нагрузочная прямая и рабочая точка

На рисунке 2 рабочая точка не попадает ни на одну из имеющихся характеристик но находится чуть ниже характеристики для тока базы Iб=0.05мА поэтому ток базы выберем чуть меньше например Iб=0.03мА. По выбранному току базы Iб и входной характеристике для температуры 25Сo
и напряжения Uкэ=0 найдём напряжение Uбэ:

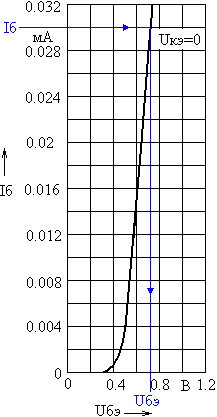

Входная характеристика транзистора для выбора напряжения Uбэ

Рисунок 3 - Входная характеристика транзистора для выбора напряжения Uбэ

Для тока базы Iб=0.03мА найдем напряжение Uбэ но выберем чуть больше так как Uкэ>0 и характеристика будет располагаться правее, например выберем Uбэ=0.8В. Далее выберем ток резистора Rд1, этот ток должен быть больше тока базы но не настолько большим чтобы в нем терялась большая часть мощности, выберем этот ток в три раза большим чем ток базы:

   По первому закону Кирхгофа найдем ток резистора Rд2:


Обозначим на схеме найденные токи и напряжения:

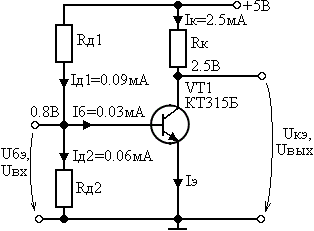

Схема усилителя с найденными токами ветвей и напряжениями узлов

Рисунок 4 - Схема усилителя с найденными токами ветвей и напряжениями узлов

Рассчитаем сопротивление резистора Rд1 и подберем ближайшее его значение из стандартного ряда сопротивлений:


Рассчитаем сопротивление резистора Rд2 и подберем ближайшее его значение из стандартного ряда сопротивлений:


Обозначим сопротивления резисторов на схеме:

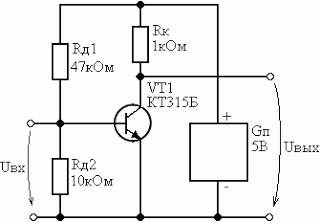

Усилитель постоянного тока на КТ315Б

Рисунок 5 - Усилитель постоянного тока на КТ315Б.

Так как расчёт приближённый может потребоваться подбор элементов после сборки схемы и проверки напряжения на выходе, элементы Rд1 и/или Rд2 в этом случае нужно подобрать так чтобы напряжение на выходе было близко к выбранному напряжению Uбэ. Для усиления переменного тока на вход и на выход надо поставить конденсаторы для пропускания только переменной составляющей усиливаемого сигнала так как постоянная составляющая изменяет режим работы транзистора. Конденсаторы на входе и выходе не должны создавать большого сопротивления для протекания переменного тока. Для термостабилизации в цепь эмиттера можно поставить резистор с небольшим сопротивлением и параллельно ему конденсатор для ослабления обратной связи по переменному току. Резистор в цепи эмиттера наряду с резисторами делителя будет задавать режим работы транзистора.

На фотографии ниже собранный по схеме на рисунке 2 усилитель:

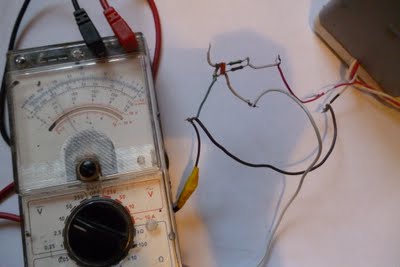

Собранный усилитель постоянного тока

На вход усилителя не подано напряжение, вольтметр подключенный к выходу показывает 2.6В что близко к выбранному значению. Если подать на вход напряжение прямой полярности (такой как на рисунке 5) то напряжение на выходе уменьшится (усилитель инвертирует сигнал):

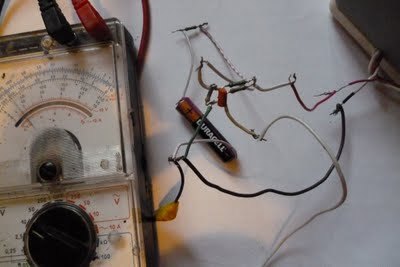

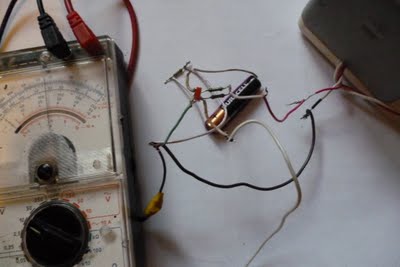

Усилитель с поданным на вход прямым напряжением

Если подать на вход напряжение обратной полярности то напряжение на выходе увеличится но не больше напряжения питания:

Усилитель с поданным на вход обратным напряжением

Уменьшение напряжения на входе, при подключении ко входу источника, меньше чем увеличение напряжения на выходе что говорит о том что происходит усиление входного сигнала с инверсией. Схема с общим эмиттером производит большее усиление по мощности чем схемы с общей базой и общим эмиттером но она, в отличии от двух других, производит инверсию сигнала. Если необходимо произвести усиление по мощности постоянного тока без инверсии то каскадно можно соединить две схемы на рисунке 5 но при этом необходимо учесть что первый каскад будет изменять режим работы транзистора второго каскада поэтому сопротивления резисторов во втором каскаде необходимо будет подобрать так чтобы это изменение было как можно меньше. Также при каскадном соединении увеличится коэффициент усиления всего усилителя (он будет равен произведению коэффициента усиления первого каскада на коэффициент усиления второго).
