Портативный усилитель для наушников 3v






Усилитель может быть подключен непосредственно к CD-DVD плееру, тюнеру и телевизору. Проверено с несколькими моделями наушников различного сопротивления: 32, 100, 245, 300, 600 и 2000 Ом. На схема ниже показан только один канал. Второй собирается так же. В1, SW1, J1 и C3 общие для обоих каналов. Значение R3 была рассчитано для наушников сопротивлением до 300 Ом. При использовании 600 Ом нагрузки или более высоких, измените значение R3 на 100К.

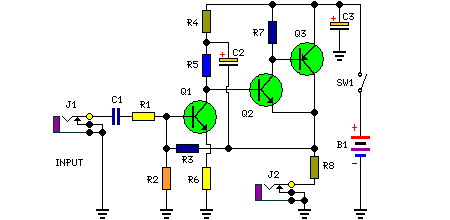

Портативный усилитель для наушников





Детали:

R1 = 10K
R2 = 100K
R3 = 68K
R4 = 1,5 К
R5 = 3,3 К
R6 = 330R
R7 = 4K7
R8 = 2,2 R
С1 = 1 мкФ-63V
С2 = 100μF-25V
С3 = 470μF-25V
Q1 = BC239C
Q2 = BC337
Q3 = BC327
J1,2 = 3мм стерео разъем
SW1 = однополюсной переключатель
В1 = 3V батарея (два 1.5V AA или C элементы)


Интересное обновление для этой схемы предложил Майк Баум, NY США. Он предложил использовать литий-ионную перезаряжаемую батарею, с номинальным напряжением 3,7 В (ток 1200mAh). При использовании питания 3,7 В и наушников 32 Ом с R3 на 100K, усилитель будет давать от 3V в два раза больше мощности (от пика до пика выходного сигнала) без искажений.
